Para los responsables de proyectos que supervisan torres, mástiles y estructuras similares arriostrados, seleccionar un torón de acero de 10 mm es solo el punto de partida. Un rendimiento fiable también depende de especificar correctamente el pretensado y verificar la capacidad de los anclajes. Una tensión insuficiente puede permitir un movimiento excesivo; una tensión excesiva puede sobrecargar las conexiones, aumentar la compresión del mástil y consumir capacidad de la cimentación antes de que empiece la carga del viento.

La pregunta práctica no es simplemente si un cable de 10 mm tiene resistencia suficiente. Se trata de determinar si el torón, las terminaciones, los herrajes de ajuste y las cimentaciones funcionan conjuntamente bajo los casos de carga aprobados, y si el equipo de instalación puede reproducir esas condiciones en obra.

Defina la especificación del torón antes de calcular la tensión

«Cable galvanizado de 10 mm» no es una especificación de ingeniería completa. Los torones de una sola hebra y los cables de acero de varias hebras pueden compartir un diámetro nominal y, aun así, diferir en área metálica, carga de rotura, rigidez axial y alargamiento durante la carga inicial. Estas diferencias afectan tanto a la respuesta estructural como al ajuste necesario tras la instalación.

En el caso de los vientos permanentes, el ingeniero debe especificar la construcción, en lugar de aceptar la opción de diámetro más cercana que ofrezca el proveedor. Solicite la carga mínima de rotura, la especificación del recubrimiento, la tolerancia de diámetro y la información sobre carga-alargamiento del producto exacto. Aclare si el material está preestirado o acondicionado de otro modo; no lo dé por hecho a partir de una descripción como «alta resistencia».

Esta distinción es importante al evaluar el cable de acero galvanizado 19x7 de 4.0-18.0mm, cable antirrotación de Shandong Faster. Su construcción consta de 19 cordones de siete alambres y su gama incluye el diámetro de 10.0 mm. El cable antirrotación es pertinente para trabajos de elevación y tracción, pero eso no lo convierte automáticamente en un sustituto del torón estructural para vientos. Cualquier sustitución requiere la aprobación de su rigidez, la disposición de las terminaciones, la protección contra la corrosión y su comportamiento bajo carga sostenida.

No deduzca la carga de rotura de un cable de 10 mm a partir de una secuencia de valores de catálogo sin identificar. Solicite una ficha técnica claramente identificada y documentación de ensayos trazable para la construcción y el grado seleccionados.

El pretensado debe formar parte del modelo estructural, no basarse en reglas empíricas de obra

No existe un valor de pretensado universal para todos los vientos de 10 mm. Un objetivo basado únicamente en un porcentaje de la carga de rotura no tiene en cuenta la geometría del mástil, los niveles de los vientos, la separación entre anclajes, el peso de los equipos ni las cargas ambientales. El ingeniero estructural responsable debe establecer el objetivo de instalación, la tolerancia admisible, la temperatura de referencia y las condiciones de medición.

Considere un mástil con varios niveles de vientos. Tensar el conjunto superior cambia la posición del mástil y puede modificar las tensiones de los niveles inferiores. En una estructura flexible, la secuencia es casi tan importante como las lecturas finales. Por tanto, el plan de instalación debe definir el ajuste por etapas y las comprobaciones repetidas de la verticalidad, en lugar de indicar a los equipos que terminen un viento cada vez.

El diseño también debe considerar el comportamiento de los elementos que solo trabajan a tracción. Bajo una carga lateral, algunos vientos aumentan su tensión mientras que otros la reducen. La aceptabilidad de una tensión reducida o de que el cable quede flojo depende del modelo estructural aprobado y de los criterios de aptitud para el servicio. Añadir más pretensado «por seguridad» no es una solución fiable: también aumenta la compresión del mástil y la carga sobre los anclajes.

Los cambios de temperatura y el asentamiento de la construcción pueden modificar las lecturas después de la instalación. Especifique de antemano las comprobaciones de seguimiento, incluida la persona autorizada para aprobar los ajustes. De lo contrario, el equipo de mantenimiento podría alterar involuntariamente el equilibrio calculado al intentar que todos los cables parezcan igual de tensos.

Siga la fuerza hasta el terreno

Las comprobaciones de los anclajes deben basarse en la fuerza de diseño del viento que gobierna, no solo en el pretensado de instalación. La trayectoria de carga pasa por la terminación, el tensor, los pasadores o grilletes, la barra de anclaje, la cimentación y el suelo circundante. Un cable resistente no compensa un eslabón débil más adelante en esa trayectoria.

Para una descomposición de fuerzas en línea recta, una tensión T en un viento que forma un ángulo θ sobre la horizontal produce en el anclaje componentes horizontal y ascendente de T cos θ y T sin θ. Esto ayuda a explicar por qué cambiar la distancia al anclaje modifica la dirección de la carga. No es un método de diseño de cimentaciones: el ingeniero también debe considerar la geometría real, la excentricidad, las combinaciones de carga y las condiciones geotécnicas.

En una obra con espacio limitado, acercar un anclaje para dejar libre una carretera puede parecer un pequeño ajuste de disposición. Sin embargo, cambia el ángulo del viento, la restricción estructural y la demanda sobre la cimentación. Trate ese cambio como una modificación del diseño, no como una conveniencia de obra.

• Compruebe, según corresponda al tipo de anclaje, la resistencia al arrancamiento o levantamiento, al deslizamiento, al vuelco y la resistencia estructural.
• Confirme que las hipótesis sobre el terreno reflejen las condiciones reales del suelo, el nivel freático y el relleno.
• Compruebe la alineación de los herrajes para evitar que los pasadores, las horquillas y los tensores queden sometidos a flexión no prevista.
• Si se especifican ensayos de anclajes, obtenga antes de movilizarse la carga de ensayo aprobada, el procedimiento y los criterios de aceptación.

La compatibilidad de las terminaciones requiere una aprobación independiente

Los terminales de casquillo, los accesorios prensados, las grapas y los sujetacables no son intercambiables. Es necesario confirmar la idoneidad de cada disposición para la construcción, el diámetro y el recubrimiento reales del torón, así como la resistencia requerida. La eficiencia de la terminación debe incluirse en la comprobación del conjunto; la carga de rotura del torón sin terminar no es la capacidad utilizable del viento terminado.

Si se proponen grapas, su idoneidad, cantidad, separación, orientación, par de apriete y requisitos de reinspección deben ajustarse a las instrucciones aprobadas del accesorio. Para los conjuntos prensados, solicite confirmación de compatibilidad y los registros de inspección o ensayo especificados. Deje también suficiente recorrido de ajuste en el tensor sin comprometer el engrane mínimo de la rosca.

Mida la tensión instalada con un método adecuado para el cable

La sensación al tacto y el par del tensor no son medidas fiables de la tensión de los vientos. La fricción de la rosca por sí sola puede inducir a error en la lectura del par. Utilice un método de medición aprobado, con una calibración aplicable a la construcción y al diámetro reales del cable.

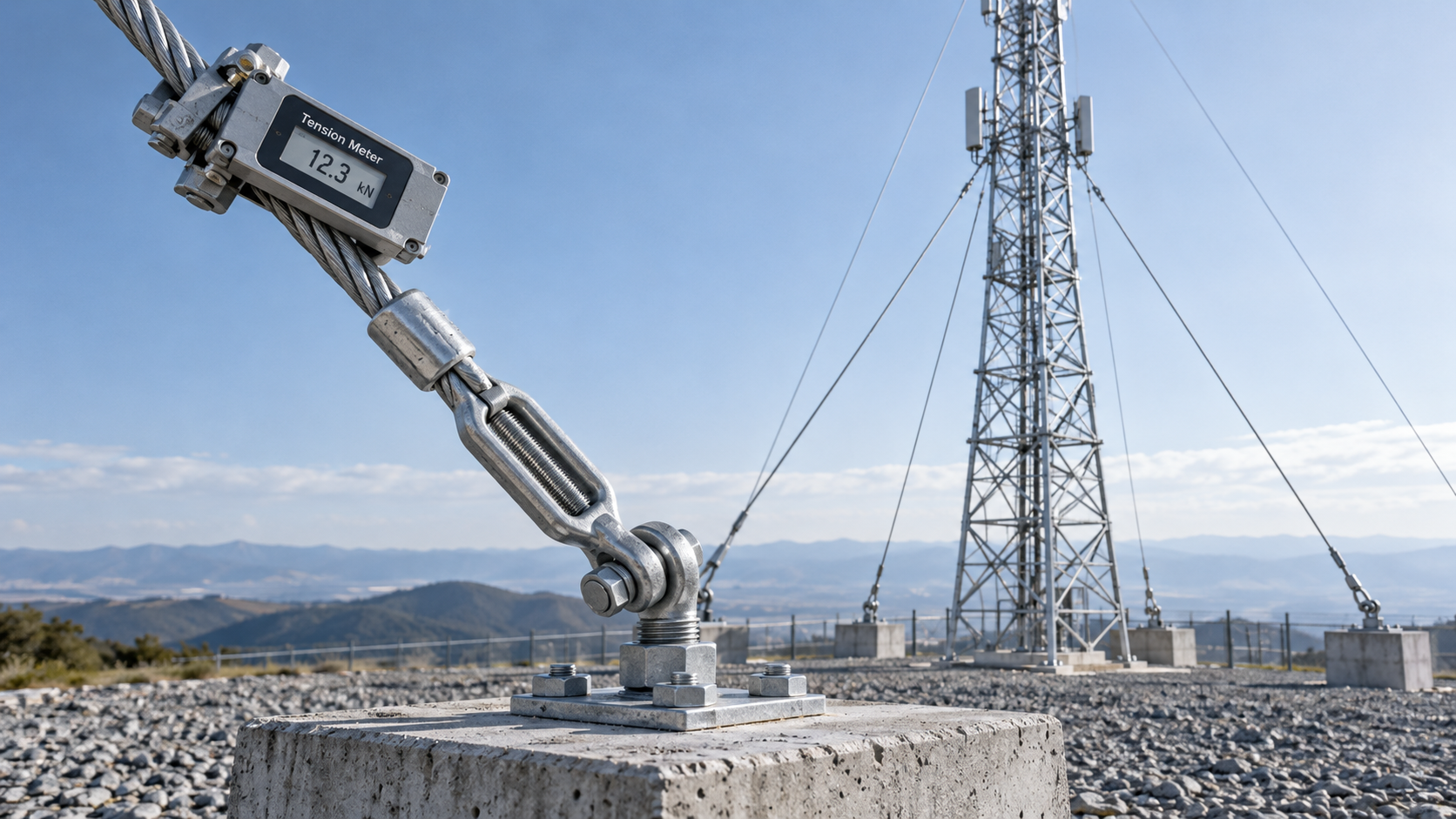

Un medidor de tensión de sujeción debe contar con la relación de calibración adecuada. Una célula de carga en línea debe integrarse en una trayectoria de carga apropiada. Los métodos basados en vibraciones requieren conocer la longitud y la masa por unidad de longitud, y tratar adecuadamente la flecha y las condiciones de contorno. Una tabla genérica de un instrumento no demuestra que la lectura sea correcta para todos los torones de 10 mm.

Tome las lecturas de aceptación en las condiciones definidas por el ingeniero. Registre la temperatura, las condiciones del viento, la identificación del instrumento, la ubicación del viento, la tensión y la alineación del mástil. Después de la secuencia de ajuste, vuelva a comprobar todos los conjuntos de vientos: tensar uno puede modificar otro. Marcar los herrajes de ajuste proporciona una referencia útil para inspecciones posteriores, pero no sustituye la medición.

Asegúrese de que las adquisiciones respalden las comprobaciones de entrega

Las capacidades de trefilado, cableado, cierre de cables e inspección de Shandong Faster Technology Co., Ltd. constituyen una base para hablar sobre el suministro controlado y los conjuntos personalizados. Su gama declarada de torones de una y varias hebras de 1–20 mm ofrece opciones, pero la orden de compra debe identificar igualmente la construcción aprobada para los vientos y los documentos de aceptación. La capacidad de fabricación y la idoneidad para un proyecto son cuestiones distintas.

Antes de autorizar el suministro, coordine las longitudes finales, los detalles de las terminaciones, la protección contra la corrosión, la identificación de los lotes y los requisitos de inspección con los planos. Antes de la entrega, conserve las tensiones de diseño aprobadas, los registros de aceptación de las cimentaciones, las posiciones de los anclajes según obra ejecutada, las comprobaciones de las terminaciones y las lecturas finales de tensión. Si alguno de estos aspectos sigue sin resolverse, el diámetro nominal por sí solo no constituye una base sólida para aceptar la instalación.
