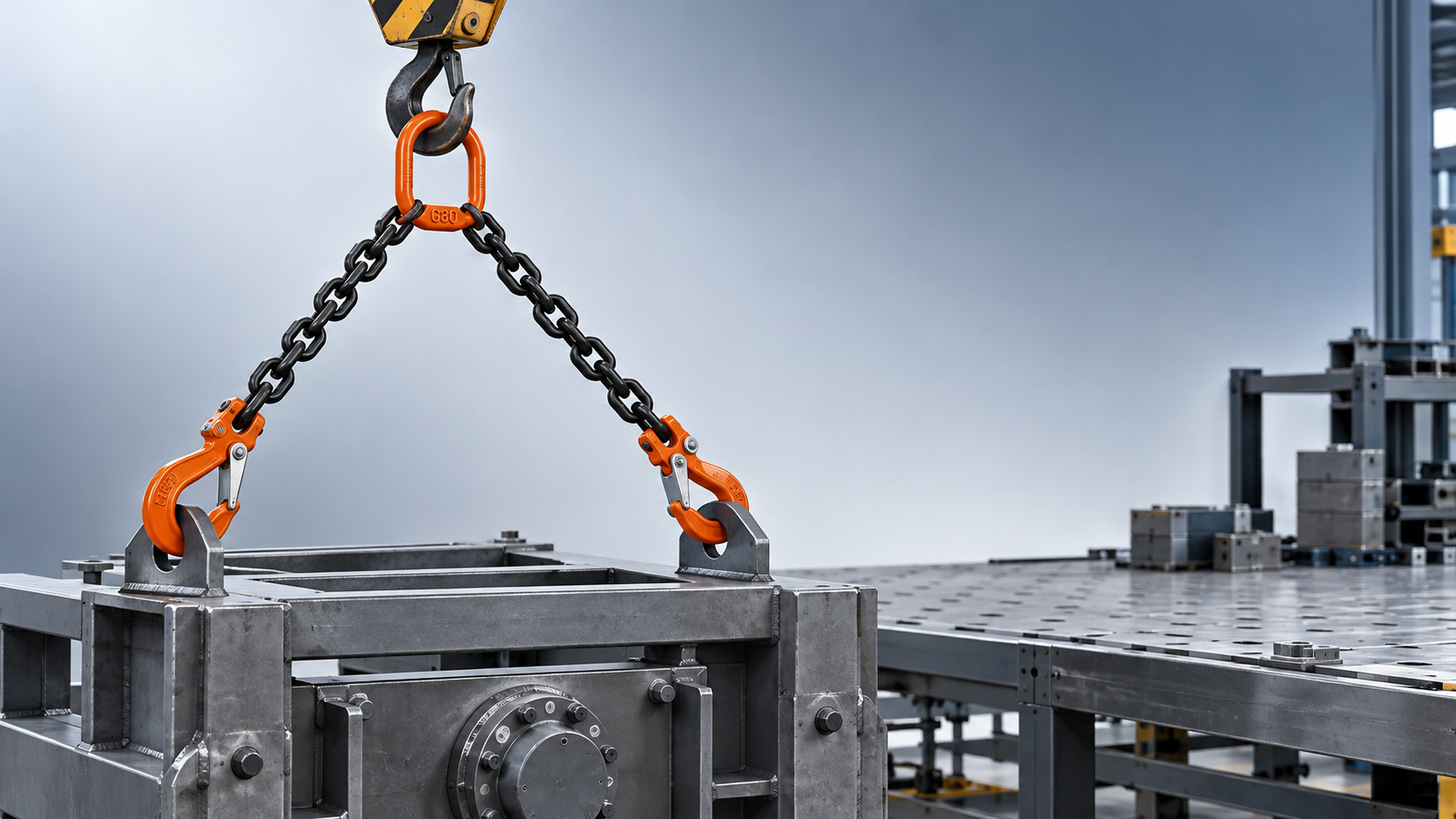

Eslingas de cadena G80 de 6–22 mm: selección de 1–4 ramales, ganchos y capacidad nominal

Eslingas de cadena G80 de 6–22 mm: selección de 1–4 ramales, ganchos y capacidad nominal

Para seleccionar una eslinga de cadena G80, no basta con hacer coincidir el diámetro de la cadena con el peso de la carga. Una descripción como «Eslinga de cadena de elevación de 6-22 mm, de 1, 2, 3 o 4 ramales, G80, cadena soldada con gancho» describe una gama de productos, no una capacidad de elevación. La capacidad nominal utilizable depende del conjunto completo, su configuración, el ángulo de los ramales y de cómo se transmite realmente la carga a cada punto de anclaje.

En el caso de un bastidor de equipos, una plataforma fabricada o un componente minero irregular, la pregunta difícil no suele ser «¿Qué cadena tiene suficiente resistencia?», sino «¿Qué ramales soportarán la carga y los ganchos permanecerán correctamente asentados durante toda la elevación?». Empiece por ahí antes de comparar precios o aumentar el diámetro de la cadena.

Elija la configuración en función de la carga, no del número de puntos de elevación

Registre la masa de la carga, el centro de gravedad, la posición de los puntos de elevación y el espacio libre disponible sobre la carga. Cuando corresponda, incluya los equipos acoplados y el contenido que permanezca en su interior. Un bastidor que parece simétrico puede tener un motor o una caja de engranajes en un lado; que los ramales tengan la misma longitud no hace que la carga sea simétrica.

Conectar cuatro ganchos a cuatro esquinas no demuestra que cada ramal soporte una cuarta parte del peso. En una plataforma rígida, pequeñas diferencias en la altura de los puntos de anclaje o en la longitud de la cadena pueden dejar un ramal con poca carga. Muchos sistemas de clasificación agrupan las eslingas de tres y cuatro ramales bajo condiciones específicas, en lugar de asignarles cuatro veces la capacidad de un ramal. Utilice la tabla de capacidades del fabricante del conjunto y las condiciones que esta especifica.

El ángulo de los ramales puede influir más en la selección que el diámetro

Determine siempre desde qué referencia se mide el ángulo. Un ángulo medido desde la vertical no equivale a uno medido desde la horizontal. Un dibujo que indique «60°» sin especificar la referencia puede llevar a seleccionar una capacidad incorrecta.

En una elevación ideal y simétrica con dos ramales, la tensión de cada ramal es T = W / (2 cos β), donde W es la fuerza de la carga y β es el ángulo respecto a la vertical. A 45° respecto a la vertical, cada ramal soporta aproximadamente 0,707 veces la fuerza de la carga. A 60°, cada uno soporta toda la fuerza de la carga. Estos son cálculos estáticos de geometría, no una autorización para seleccionar o clasificar un conjunto de forma independiente.

Las elevaciones reales también deben tener en cuenta los desequilibrios, las restricciones de operación y los intervalos de ángulo nominal establecidos por el fabricante. Si la falta de espacio obliga a abrir los ramales, una cadena de mayor tamaño quizá no resuelva el problema: las orejetas de elevación también soportan una mayor fuerza hacia dentro. Una viga de elevación diseñada adecuadamente puede ser una opción mejor que pasar simplemente de una cadena más pequeña a otra más grande.

Por tanto, la comparación útil debe hacerse entre configuraciones completas: tamaño de la cadena, longitud efectiva de los ramales, geometría de los ganchos, distancia entre los puntos de elevación y altura disponible para los ganchos. Un presupuesto basado únicamente en el diámetro deja demasiados aspectos sin resolver.

Compruebe la capacidad del conjunto completo

Para el intervalo de 6–22 mm, no existe una tabla de capacidades universal que deba aplicarse sin comprobar la norma del producto y la documentación del fabricante. Solicite el límite de carga de trabajo (WLL) correspondiente al diámetro exacto, el número de ramales, el tipo de amarre y el intervalo de ángulos suministrados.

La capacidad nominal no puede superar la permitida por el componente de menor capacidad, pero las capacidades de los componentes por sí solas no son suficientes. El eslabón maestro debe encajar correctamente en el gancho de la grúa, los eslabones de conexión deben ser compatibles con la cadena y los accesorios, y el conjunto completo debe tener asignado un WLL. La fuerza de rotura y la carga de prueba no son límites de carga de trabajo.

Identifique cuanto antes los requisitos aplicables. EN 818-4 trata las eslingas de cadena de grado 8, mientras que ASME B30.9 abarca las eslingas dentro de un marco normativo diferente. Ninguna de las dos debe considerarse una certificación genérica. Pregunte qué requisitos cumple el conjunto suministrado y solicite la identificación correspondiente, las instrucciones y la documentación de ensayo.

Una cadena más grande también implica compromisos de manipulación

Pasar a una cadena de 22 mm aumenta el peso del conjunto y el tamaño de los accesorios. Esto es importante cuando los operarios conectan ganchos en espacios reducidos o deben reposicionar los ramales repetidamente. Compruebe las aberturas de las orejetas y el acceso antes de aprobar el tamaño mayor; un gancho que no puede asentarse correctamente no es una concesión aceptable a cambio de una capacidad nominal más alta.

Seleccione los ganchos según la geometría de contacto y la retención

Un gancho de eslinga con pestillo y un gancho autoblocante ofrecen mecanismos de retención diferentes. Ninguno compensa que el gancho se apoye sobre la punta, esté sometido a una carga lateral o descanse sobre un borde de orejeta inadecuado. La carga debe asentarse en la zona de apoyo prevista, con espacio suficiente para que se cierre el mecanismo de retención.

Compruebe la abertura de la garganta, las dimensiones de la cazoleta, las direcciones de carga permitidas y el espacio libre a lo largo de toda la elevación. Si se necesita rotación, confirme si el giratorio seleccionado está diseñado para girar bajo carga; no todos los giratorios cumplen esa función.

Los dispositivos de acortamiento requieren la misma atención. Deben estar aprobados para el tamaño y la configuración de la cadena, y deben indicarse las restricciones de capacidad que correspondan. No acorte los ramales con pernos improvisados, nudos o eslabones no aprobados. «Cadena soldada» describe la construcción de la cadena; no autoriza a soldar ni reparar in situ un conjunto de elevación.

No incluya en la especificación cadenas que no sean para elevación

Los proveedores que ofrecen varios grados de cadena pueden atender distintos tipos de trabajo, pero esos productos deben mantenerse claramente diferenciados. Por ejemplo, la Cadena de eslabones galvanizada ASTM A413-80 Standard G30 Proof Coil, cadena de acero al carbono Q235 es una opción de acero con bajo contenido de carbono para aplicaciones de agrupamiento y fijación que no sean de elevación, sujeta a su clasificación específica. No sustituye a la cadena G80 para elevación aérea.

El galvanizado no convierte la cadena G30 en una cadena de grado para elevación. Del mismo modo, especifique únicamente la protección contra la corrosión aprobada por el fabricante para los conjuntos G80; no dé por sentado que un recubrimiento posterior o un proceso de galvanizado son inocuos. El calor, los productos químicos, la corrosión y el contacto abrasivo requieren una evaluación específica para cada aplicación y pueden exigir una reducción de capacidad o prohibir el uso.

Información que debe incluir en una consulta sobre eslingas personalizadas

Shandong Faster Technology Co., Ltd. suministra cables de acero, eslingas procesadas y cadenas de grados como G30, G80 y G100. Esta gama es útil para comparar soluciones de elevación y fijación, pero la capacidad de producción de cables de acero no debe sustituir la verificación de la eslinga de cadena propuesta.

Para recibir una propuesta técnica útil, envíe un plano de los puntos de elevación, la masa verificada de la carga y su centro de gravedad, las longitudes requeridas de los ramales, el espacio libre disponible, sus preferencias de ganchos y el entorno de operación. Solicite el plano del conjunto, el WLL y los límites de ángulo, los detalles de compatibilidad de los componentes, la trazabilidad, los registros de ensayo y las instrucciones de inspección.

Antes de autorizar el suministro, confirme que la identificación de la eslinga coincide con el conjunto entregado y con el plan de elevación aprobado. Si el presupuesto solo indica «G80, cuatro ramales, con ganchos», la selección aún no está completa. Resuelva las condiciones geométricas y de capacidad antes de que la eslinga llegue a la grúa.
