Cómo medir la tensión de un cable de acero sin dañar la línea

Cuando un cable ya está en servicio, el trabajo real no consiste simplemente en obtener un número. Consiste en obtener una lectura utilizable de la tensión del cable de acero sin pellizcar los cordones, aplastar los alambres exteriores ni causar daños durante la inspección. Para los equipos de calidad y los responsables de seguridad, esto normalmente implica elegir un método no destructivo, comprobar primero el estado del cable y saber cuándo una lectura es fiable y cuándo no lo es.

En trabajos de elevación, manipulación portuaria, construcción, minería y aplicaciones marinas, la tensión afecta al reparto de la carga, al comportamiento del frenado, a la vida útil del cable y a la respuesta del sistema ante impactos. Un cable que parece estar en buen estado puede seguir funcionando con una tensión desigual. Aquí es donde las inspecciones suelen fallar: el instrumento está en buenas condiciones, pero el punto de medición, el estado del cable o la condición operativa no son los adecuados.

Comience comprobando si el cable puede medirse con precisión

Antes de utilizar un medidor, examine el cable y la sección que planea probar. Las herramientas de medición de tensión no destructivas dependen de que la geometría del cable se mantenga razonablemente uniforme. Si el cable presenta aplastamiento visible, corrosión grave, formación de jaula de pájaro, alambres rotos, contaminación intensa o una zona de contacto aplanada por un tambor o una polea, la lectura puede desviarse aunque el dispositivo esté calibrado.

• Elija una sección recta y accesible, alejada de terminales, abrazaderas, casquillos y puntos de curvatura recientes.
• Evite medir directamente junto a una polea, una vuelta sobre el tambor o un punto de cruce.
• Confirme el diámetro y la construcción del cable a partir del certificado del cable, el registro de compra o el expediente del equipo antes de seleccionar el rango del instrumento.
• Si el cable ha sido lubricado recientemente, limpie únicamente el área de contacto necesaria para el instrumento. No elimine la lubricación de una sección larga solo para realizar una lectura.

Este último punto es más importante de lo que muchas personas creen. Limpiar en exceso para realizar una inspección puede causar más daños que una medición ligeramente más sucia.

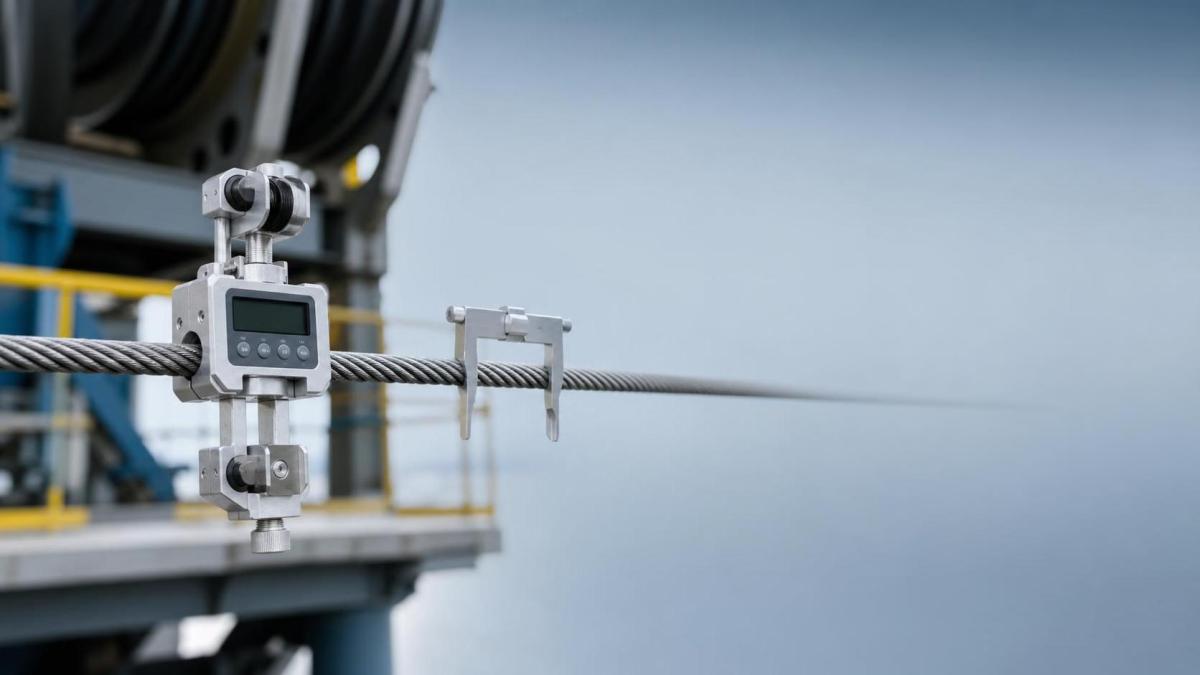

Utilice un medidor de tensión mecánico o electrónico de tipo abrazadera para las comprobaciones rutinarias

Para la mayoría de las inspecciones en campo, un medidor de tensión de tipo abrazadera correctamente seleccionado es la opción más segura. Estas herramientas miden la deflexión o la compresión de forma controlada y la convierten en tensión del cable basándose en el diámetro y la construcción del cable. Son rápidas, portátiles y adecuadas para comprobaciones repetidas durante las rondas de mantenimiento.

El error más habitual es tratarlas como herramientas universales. No lo son. Un medidor configurado para un tipo de cable puede ofrecer un resultado deficiente con otro, especialmente al cambiar entre cables trenzados convencionales y construcciones antirrotación.

Por ejemplo, si está comprobando un cable antirrotación utilizado en la elevación con grúas torre, el aparejo portuario o la tracción minera, la estructura del cable cambia la forma en que reacciona ante la compresión y la flexión. Un producto multialambre como cable de acero galvanizado 19x7 de 4.0-18.0mm, cable de acero antirrotación presenta un comportamiento torsional diferente al de una construcción más sencilla de un solo cordón, por lo que la configuración del instrumento debe coincidir con los datos reales del cable, no solo con su diámetro nominal.

En la práctica, siga esta secuencia rápida:

1. Verifique el diámetro del cable con un calibrador adecuado para cables en más de una ubicación.
2. Seleccione la configuración del medidor correspondiente a la construcción exacta del cable, si el dispositivo lo permite.
3. Aplique el medidor sobre un tramo recto con una carga estable, no durante la aceleración o el frenado.
4. Tome al menos tres lecturas a poca distancia entre sí y compárelas.
5. Si una lectura difiere mientras las otras coinciden, inspeccione ese punto antes de calcular cualquier promedio.

Sepa cuándo una célula de carga es la mejor opción

Si el sistema lo permite, una célula de carga en línea normalmente proporciona un valor de tensión más preciso que un medidor de tipo abrazadera. Esto resulta especialmente útil durante la puesta en servicio, las pruebas de carga o la investigación de una distribución desigual de la carga entre varias líneas. El inconveniente es evidente: se necesita un lugar en la configuración del aparejo para instalarla, y esto no siempre es práctico en equipos en funcionamiento.

Para el control de calidad rutinario de cables instalados, las células de carga suelen ser demasiado intrusivas. Para trabajos de configuración, son excelentes. Utilícelas cuando necesite un valor de referencia para validar las lecturas de los medidores de campo o cuando las decisiones de seguridad dependan de una mayor confianza en el valor obtenido.

No confíe en la “sensación” ni en la flecha visual, salvo para una evaluación preliminar

Los equipos sometidos a presión de tiempo todavía lo hacen. Alguien golpea el cable, comprueba la flecha, compara una línea con otra y la considera aceptable. Esto puede ser suficiente para detectar un conjunto gravemente desequilibrado, pero no es un método de medición. El peso propio del cable, la longitud del vano, el viento, la temperatura, la disposición del reeving y la fricción modifican todo lo que se percibe visualmente.

Utilice la flecha visual únicamente como señal para realizar un seguimiento con instrumentos. Es una herramienta de evaluación preliminar y nada más.

Preste atención a las condiciones que distorsionan la lectura

La mayoría de los datos de tensión incorrectos proceden de una breve lista de condiciones evitables. Si controla estos factores, las comprobaciones de tensión del cable de acero serán mucho más útiles.

Compruebe la especificación del cable antes de evaluar el valor obtenido

Un valor de tensión por sí solo no dice mucho. Es necesario conocer el contexto operativo permitido: la construcción del cable, el diámetro, la disposición del equipo y la documentación del fabricante o del proyecto que define la condición de carga prevista. Aquí es donde los equipos de calidad y seguridad a veces confunden los datos de resistencia a la rotura con la tensión de trabajo. No son intercambiables.

Si trabaja con opciones galvanizadas o de acero inoxidable, o con cables recubiertos de plástico, compruebe el registro exacto del producto. Un fabricante con una amplia capacidad de producción de cables y control integral de todo el proceso normalmente puede proporcionar la información dimensional y de producción necesaria, pero la decisión de inspección debe seguir vinculada al cable realmente instalado en la máquina, no a una entrada genérica del catálogo.

Cuando se utilizan cables antirrotación para garantizar la estabilidad de la carga, por ejemplo, en ganchos de grúa, equipos de carga de buques o cabrestantes de tracción, conviene confirmar si el cable instalado es de tipo 19x7 y si su diámetro se encuentra dentro del rango previsto. En productos comocable de acero galvanizado 19x7 de 4.0-18.0mm, cable de acero antirrotación , los diámetros disponibles van de 4.0 mm a 18.0 mm, por lo que introducir un diámetro incorrecto en el registro de mantenimiento puede comprometer toda la comprobación.

Considere las lecturas desiguales como un problema del sistema, no solo del cable

Si un cable de una disposición de varias líneas soporta más carga que los demás, no se detenga en el cable. Revise la simetría del reeving, el enrollado en el tambor, la alineación de las terminaciones, el estado de las poleas y si la línea se ha asentado correctamente después de la instalación. Volver a tensar repetidamente sin solucionar la causa mecánica normalmente supone una pérdida de tiempo y puede reducir la vida útil del cable.

Un buen hábito en campo es registrar conjuntamente tres aspectos: la tensión medida, el estado del cable y la condición operativa. Cuando se registran como un solo conjunto, resulta mucho más fácil interpretar los cambios de tendencia durante inspecciones posteriores.

Un orden de inspección práctico que funciona en campo

Realice primero una comprobación visual del estado. Confirme después la identificación y el diámetro del cable. Mida sobre una sección recta con un medidor no destructivo compatible mientras la carga se mantiene estable. Repita las lecturas antes de aceptar el resultado. Si los valores no coinciden con el reparto de carga previsto, retroceda y revise el sistema de aparejo, no solo la superficie del cable.

Este orden parece sencillo, pero evita los dos fallos que aparecen una y otra vez: dañar la línea durante la inspección y confiar en un valor de tensión que nunca fue válido desde el principio.
