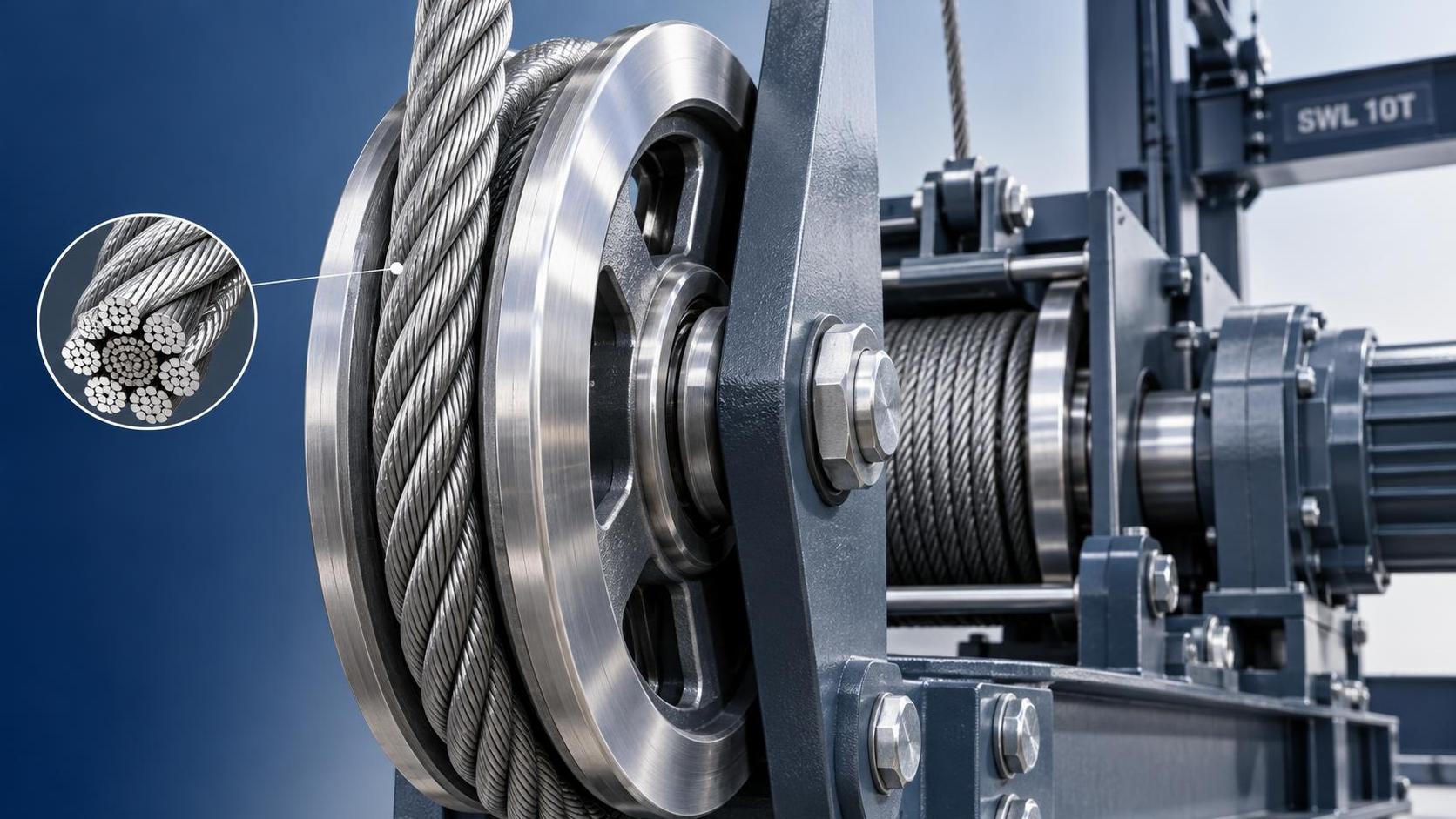

Cómo afecta la construcción del torón de cable de acero a la vida útil por fatiga en poleas

Cuando un cable se dobla repetidamente sobre una polea, su vida a fatiga depende menos de su resistencia nominal a la rotura que de la forma en que sus alambres y cordones individuales se adaptan a esa flexión. Una construcción de cordones de cable de acero con más alambres y más finos suele ser más flexible y más adecuada para flexiones repetidas. Una construcción con menos alambres exteriores y de mayor diámetro suele ser más resistente a la abrasión y al aplastamiento, pero puede fatigarse antes cuando el diámetro de la polea es pequeño o el ciclo de trabajo es elevado.

Esta diferencia es importante porque los alambres rotos causados por fatiga por flexión suelen desarrollarse gradualmente en zonas localizadas cerca de las áreas de contacto con la polea. El cable puede seguir pareciendo apto para el servicio cuando se observa a distancia, pero su margen de seguridad restante puede disminuir rápidamente una vez que las grietas por fatiga comienzan a propagarse.

Por qué la construcción de los cordones modifica el comportamiento ante la fatiga por flexión

Un cable de acero no es una barra maciza de acero. Es un sistema de alambres individuales trenzados en cordones y posteriormente cerrados alrededor de un alma. Cada vez que el cable pasa sobre una polea, los alambres deben desplazarse ligeramente entre sí mientras el cable cambia de curvatura. Cuanto menor sea la polea en relación con el diámetro del cable, más severa será esa acción de flexión.

Los alambres finos pueden soportar mejor las flexiones repetidas porque cada alambre experimenta menos deformación para la misma curvatura del cable. Por esta razón, las construcciones flexibles que contienen más alambres por cordón se consideran habitualmente cuando un cable trabaja continuamente sobre poleas, tambores o sistemas de tracción. La contrapartida es que los alambres exteriores finos pueden ser más vulnerables a la abrasión, al daño por corrosión y al desgaste mecánico de la superficie.

Las construcciones con alambres más gruesos suelen ser más duraderas cuando el problema predominante es el desgaste externo: contacto con superficies rugosas, polvo abrasivo, enrollamiento cruzado o presión en una ranura de tambor. Sus alambres más grandes tienen mayor cantidad de material en la superficie, pero su menor flexibilidad los hace menos tolerantes en servicios de flexión repetida sobre poleas.

El número de cordones por sí solo no es la regla de selección

Un error común de compra es asumir que un mayor número de alambres significa automáticamente una mayor vida útil del cable. Mejora la flexibilidad a la flexión, pero la vida a fatiga en las poleas depende del sistema operativo completo. Un cable flexible en una polea subdimensionada, desgastada o desalineada puede fallar prematuramente. Del mismo modo, un cable resistente al desgaste puede funcionar bien en una aplicación de bajo número de ciclos aunque no sea la construcción más flexible disponible.

La relación entre el diámetro de la polea y el diámetro del cable es especialmente importante. A medida que el cable se dobla alrededor de un radio más cerrado, aumenta la tensión cíclica en los alambres individuales. Los equipos de calidad deben evaluar la construcción del cable junto con la geometría de la polea especificada para el equipo, en lugar de aprobar un cable únicamente por su diámetro, grado de resistencia o similitud visual con la instalación anterior.

El estado de la ranura también modifica el resultado. Una ranura demasiado estrecha pinza el cable y aumenta la presión de contacto. Una demasiado ancha reduce el soporte y puede favorecer el aplanamiento, la inestabilidad y la carga desigual entre los cordones. Los bordes afilados de la ranura, las partículas incrustadas, una mala alineación y los rodamientos dañados pueden convertir un aparente problema de fatiga en una falla combinada de fatiga y abrasión.

Patrón de paso y movimiento interno

La dirección y la longitud de paso influyen en cómo los cordones contactan la polea y cómo se mueven los alambres bajo carga. Un paso más largo generalmente mejora la flexibilidad y puede ayudar a que un cable se adapte alrededor de las poleas, pero puede ser menos resistente al aplastamiento o al daño externo en algunas aplicaciones. Un paso más corto tiende a proporcionar una estructura más firme y puede preferirse cuando el cable está expuesto a abrasión, compresión o condiciones exigentes de tambor.

La elección correcta depende de qué mecanismo de daño determina los intervalos de sustitución. Para un polipasto de grúa con ciclos frecuentes sobre poleas, la fatiga por flexión puede ser la principal preocupación. Para un arrastre, cabrestante o instalación expuesta a manipulación abrasiva, el desgaste superficial y la deformación pueden ser más importantes. Considerar todos los cables de elevación como intercambiables porque comparten el mismo diámetro nominal crea un riesgo evitable de inspección y seguridad.

El alma afecta indirectamente a la fatiga

El alma no desempeña el mismo papel que los cordones exteriores, pero sostiene la geometría del cable y afecta a la lubricación interna. Un alma de fibra puede retener lubricante y proporcionar amortiguación elástica entre los cordones. Esto puede ser útil en aplicaciones donde la flexión repetida es importante y donde el cable no está sometido a una presión excesiva de aplastamiento.

Por ejemplo, unCable de acero galvanizado 6x19+FC de 3-16mm con alma de fibra para elevación utiliza seis cordones con 19 alambres por cordón alrededor de un alma de fibra. Este tipo de construcción es un punto intermedio práctico cuando son relevantes una flexibilidad moderada, la resistencia al desgaste de los alambres exteriores y la retención de lubricante. Puede ser adecuado para tareas generales de elevación y manipulación en construcción, puertos, logística, minería y navegación, siempre que la disposición de las poleas, el patrón de carga y la exposición ambiental correspondan al uso previsto del cable.

No debe considerarse una solución universal para sistemas de reenvío de alta frecuencia de ciclos. Cuando las flexiones inversas son frecuentes, las poleas son compactas o el cable está sometido a una intensa presión de tambor multicapa, la construcción y el tipo de alma deben seleccionarse específicamente para esas condiciones.

Qué inspeccionar cuando se sospecha fatiga

Las roturas por fatiga suelen aparecer como alambres rotos concentrados en una longitud relativamente corta del cable, a menudo cerca de puntos de contacto repetido con las poleas. Pueden producirse sin las ranuras profundas ni la superficie aplanada asociadas a una abrasión severa. Por lo tanto, la inspección debe ir más allá de contar los alambres rotos visibles en todo el cable de forma general.

• Identifique si las roturas de alambres se concentran en zonas recurrentes de contacto con las poleas.
• Revise tanto las zonas de corona como las de valle de los cordones; los daños tempranos por fatiga pueden no ser visibles desde un solo ángulo de observación.
• Inspeccione las ranuras de las poleas para detectar perfiles incorrectos, bordes afilados, corrosión, residuos acumulados y desgaste localizado.
• Verifique la alineación de las poleas y su libre rotación. Una polea bloqueada o desalineada provoca rozamiento y flexión anormales.
• Revise los cambios en el ciclo de trabajo, incluidos más izajes, mayor velocidad de línea, cargas de choque o una trayectoria de reenvío modificada.
• Evalúe el estado de lubricación. Los cables secos experimentan una mayor fricción interna a medida que los cordones y alambres se mueven durante la flexión.

Los patrones de alambres rotos deben tratarse como evidencia de diagnóstico, no simplemente como una cuestión de recuento para descarte. Sustituir el cable sin corregir una ranura dañada o un problema de alineación puede producir el mismo patrón de falla en el cable de reemplazo.

La selección debe comenzar con el ciclo de trabajo y el sistema de poleas

Antes de aprobar una especificación de cable, determine si el servicio consiste principalmente en flexión de alto número de ciclos, contacto abrasivo, aplastamiento en tambores, exposición a la corrosión o una combinación de estos factores. A continuación, compare la construcción de los cordones, el tipo de alma, el acabado superficial, el diámetro del cable y la designación de resistencia con la disposición del equipo.

Para trabajos portuarios o marítimos propensos a la corrosión, el galvanizado puede proteger frente al ataque ambiental, pero no elimina la necesidad de una geometría correcta de las poleas y de lubricación. Para elevación de alta frecuencia, seleccionar una construcción únicamente por su resistencia a la corrosión o resistencia a la tracción puede pasar por alto el mecanismo que realmente limita la vida útil.

El rendimiento fiable del cable se obtiene adaptando el diseño de los cordones del cable de acero a la trayectoria de flexión y manteniendo las poleas como parte del mismo sistema. Este enfoque proporciona a los equipos de inspección una base más clara para identificar la fatiga prematura, aprobar reemplazos y prevenir fallas repetidas.
