Cómo leer un catálogo de cables de acero: construcción, grados y fuerza de rotura

Dos cables de acero incluidos en un catálogo pueden tener el mismo diámetro, pero distintos códigos de construcción, grados de resistencia y cargas mínimas de rotura. Al comparar opciones para un elemento suspendido, un cable de tracción o un componente de maquinaria, considerarlas intercambiables puede llevar a elegir un cable que encaje físicamente, pero que se comporte de forma incorrecta bajo carga o ante flexiones repetidas.

Lea cada entrada en este orden:construcción y alma, diámetro, material y acabado, grado de resistencia y, por último, carga mínima de rotura y la norma aplicable. La construcción describe cómo está ensamblado el cable; el grado indica el nivel de resistencia especificado; la carga mínima de rotura establece un umbral de fuerza para el cable. Ninguno de estos datos, por sí solo, establece el límite de carga de trabajo de un conjunto instalado.

Descifre la construcción antes de comparar la resistencia

Un código de construcción suele describir la disposición de los cordones y los alambres. En una designación sencilla, como6×19, el primer número indica seis cordones, mientras que el segundo indica diecinueve alambres por cordón. Sin embargo, un catálogo puede usar «clase 6×19» para agrupar varias construcciones con distintos números reales de alambres. Compruebe si la ficha indica una construcción exacta o una clase de construcción.

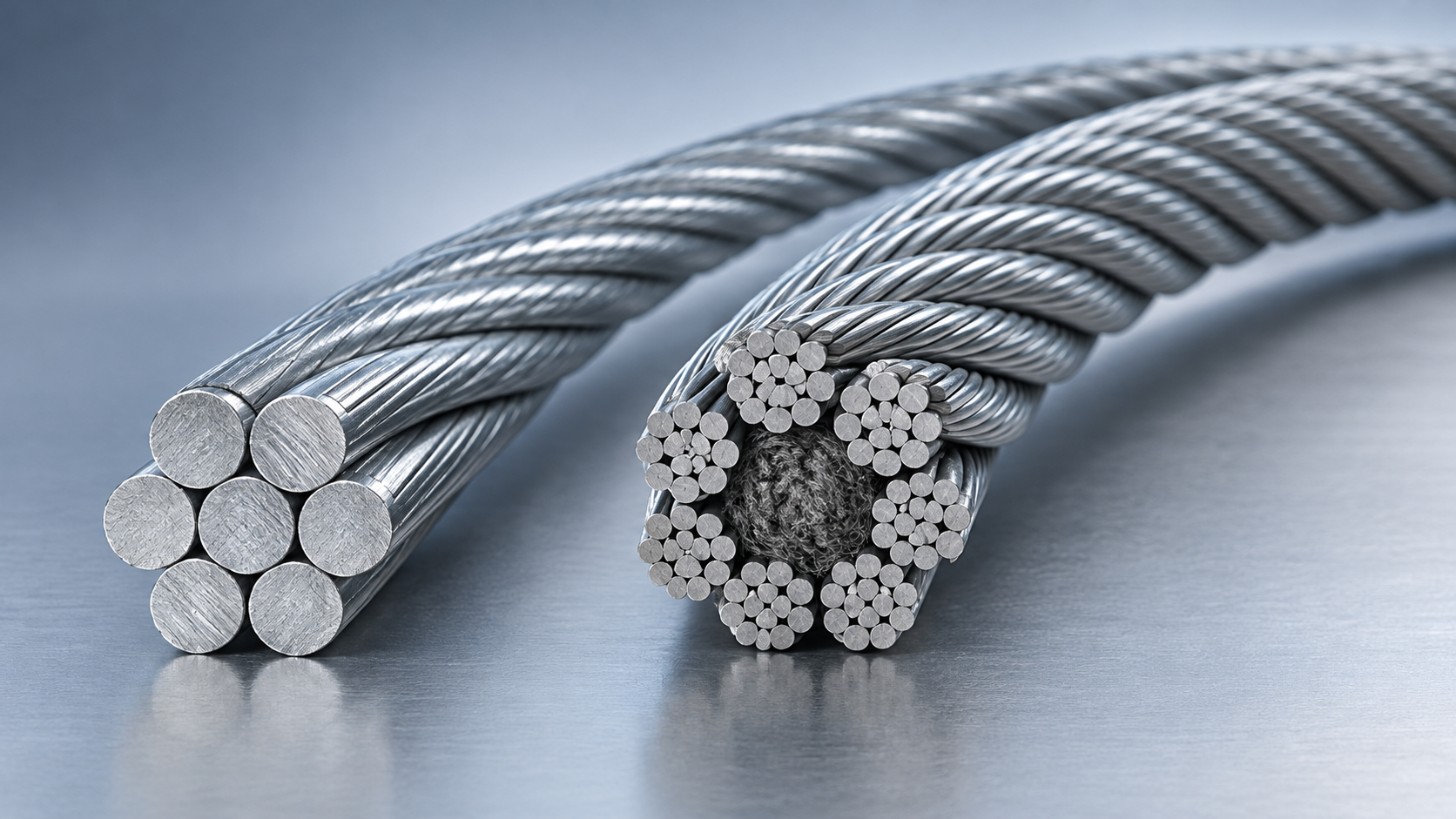

1×7 es una disposición más sencilla: un cordón formado por siete alambres, con seis alambres exteriores alrededor de uno central. Aunque los proveedores suelen incluirlo en la categoría de cables de acero, es un cordón simple, no un cable de varios cordones. Esta distinción es importante al evaluar la flexibilidad y la idoneidad para desplazarse alrededor de poleas.

Para diámetros comparables y diseños convencionales, las construcciones con más alambres de menor diámetro suelen ofrecer mayor flexibilidad y mejor resistencia a las flexiones repetidas. Las construcciones con menos alambres exteriores de mayor diámetro pueden ofrecer mayor resistencia a la abrasión, pero suelen ser menos flexibles. Estos son criterios orientativos, no garantías: el diseño del alma, la disposición de los alambres, la lubricación y las condiciones de funcionamiento también afectan al rendimiento.

Las letras que acompañan a la construcción aportan más información:

• FC: alma de fibra, que sostiene los cordones exteriores y puede retener lubricante.
• IWRC: alma de cable de acero independiente, un cable separado que sostiene los cordones exteriores.
• WSC: alma de cordón de alambres, es decir, un cordón y no un cable independiente.
• S, W o F: suelen referirse a las disposiciones Seale, Warrington o de alambres de relleno dentro de los cordones.

Las abreviaturas del alma no son grados de resistencia. Del mismo modo, la dirección y el tipo de torcido describen cómo se enrollan los alambres y los cordones, no la resistencia del material. Al reemplazar un cable en un equipo existente, siga la especificación del equipo en lugar de elegirlo únicamente por el diámetro y la carga de rotura. El comportamiento rotacional, la dirección de enrollamiento y la compatibilidad con tambores o poleas pueden ser determinantes.

La designación del material, el recubrimiento y el grado de resistencia son campos distintos

Una ficha de catálogo puede indicar acero al carbono, galvanizado y grado 1770. Estos datos describen características distintas. El acero al carbono identifica la familia del material; el galvanizado, un tratamiento superficial de zinc; y 1770, el grado de resistencia especificado en la norma aplicable.

Los grados como1570, 1770 y 1960 suelen expresarse en N/mm², unidad numéricamente equivalente a MPa. Se asocian a clasificaciones de resistencia a la tracción del alambre, no a valores de carga admisible. La norma aplicable al cable define cómo se relaciona el grado con los requisitos del alambre y el rendimiento del cable terminado.

Las designaciones de material como 45#, 60#, 65# y 70# no sustituyen a estos grados de resistencia. Una designación de material, por sí sola, no establece la carga mínima de rotura del cable terminado. El trefilado, el procesamiento, la construcción y la norma especificada contribuyen al requisito final.

Un grado de resistencia superior puede aumentar la carga de rotura para un diámetro y una construcción determinados, pero no mejora automáticamente la resistencia a la corrosión ni a la fatiga por flexión. También deben distinguirse los acabados galvanizados en caliente y electrogalvanizados. Si la exposición es un factor relevante, pregunte por los requisitos de recubrimiento especificados; la indicación «galvanizado» por sí sola no permite determinar la vida útil en un entorno marino.

Interprete la carga de rotura como un umbral especificado, no como una carga utilizable

Lacarga mínima de rotura, denominada a veces carga mínima de ruptura, es la fuerza mínima especificada para el cable en las condiciones de ensayo aplicables. Suele indicarse en kilonewtons o kN. La carga de rotura medida en un ensayo es un resultado distinto y puede superar el requisito mínimo.

No deben confundirse la fuerza y la masa. Un kilonewton equivale a 1.000 newtons; no equivale a una tonelada. Aunque la fuerza puede convertirse en una masa suspendida equivalente bajo la gravedad, esa conversión no determina una capacidad de elevación segura.

Ellímite de carga de trabajo corresponde al uso previsto o al conjunto certificado. Para establecerlo, hay que aplicar el factor de diseño correspondiente y tener en cuenta las terminaciones, la geometría de carga, las cargas dinámicas, la flexión y otras condiciones de servicio. Dividir la carga de rotura indicada en el catálogo por un factor supuesto no basta para aprobar una configuración de elevación.

Las conexiones de los extremos requieren especial atención. La carga de rotura de un cable sin terminales no se aplica automáticamente a un conjunto terminado con clips, terminales prensados, casquillos u otras terminaciones. Su idoneidad y eficiencia deben determinarse para el cable específico y el diseño del conjunto.

Un ejemplo de diámetro pequeño: por qué importa la columna de la norma

Para aplicaciones de suspensión o tracción estáticas, elCable de acero galvanizado 1x7 de 0,6-3,0 mm para suspensión y tracción es un ejemplo útil de cómo interpretar un catálogo. La información proporcionada describe un cordón de siete alambres, diámetros de 0,6 a 3,0 mm, acabados galvanizados en caliente o electrogalvanizados y opciones de resistencia de 1570, 1770 y 1960 MPa.

La tabla proporcionada incluye distintas cifras de carga mínima de rotura bajo diferentes encabezados de normas. Algunos valores ilustran por qué la norma debe mantenerse asociada a cada cifra:

Estas cifras reproducen los datos del producto proporcionados; no constituyen una verificación independiente del cumplimiento. Antes de especificar el producto, confirme qué norma y edición se aplican al cable ofertado, si esa norma corresponde a la construcción y el tamaño exactos, y qué valor garantiza el fabricante. No elija el número mayor solo porque aparezca en la misma fila.

Las indicaciones de uso también deben interpretarse. «Cable para suspensión de luces» o «cable mensajero» indica un posible uso, no una capacidad de carga aprobada. Un cordón 1×7 puede ser adecuado como elemento de tracción relativamente recto, mientras que un cable de control que pasa repetidamente por poleas pequeñas requiere una evaluación independiente de la flexibilidad y la fatiga. El galvanizado no elimina esta diferencia.

Convierta la fila del catálogo en una especificación comparable

Al solicitar presupuestos, conserve la especificación completa en lugar de copiar únicamente el diámetro y el grado. De lo contrario, los proveedores pueden ofertar cables que parezcan equivalentes, pero que difieran en construcción, recubrimiento, alma o carga de rotura garantizada.

1. Defina el servicio: indique si el cable permanece estático, tira de forma intermitente o se flexiona repetidamente sobre poleas. Incluya el entorno y los requisitos pertinentes del equipo.
2. Identifique el cable: indique el diámetro nominal, la construcción, el alma, los requisitos de torcido, el material, el acabado y el grado de resistencia. En cables recubiertos, distinga entre el diámetro del acero y el diámetro total con recubrimiento.
3. Especifique el valor de resistencia: solicite la carga mínima de rotura en kN e indique la norma y la edición aplicables, en lugar de una «capacidad de carga» sin especificar.
4. Especifique el conjunto: indique los accesorios, el método de terminación, la longitud final y cualquier clasificación del conjunto o documentación de ensayos requerida.

Para aplicaciones de elevación, ascensores, uso relacionado con personas o equipos con requisitos prescritos para cables, consulte la especificación aplicable al equipo y los requisitos de seguridad pertinentes antes de aprobar un sustituto. Si el catálogo no especifica claramente la construcción, la norma o la carga de rotura, resuelva ese punto con el fabricante antes de comparar la resistencia, no después de la instalación.
