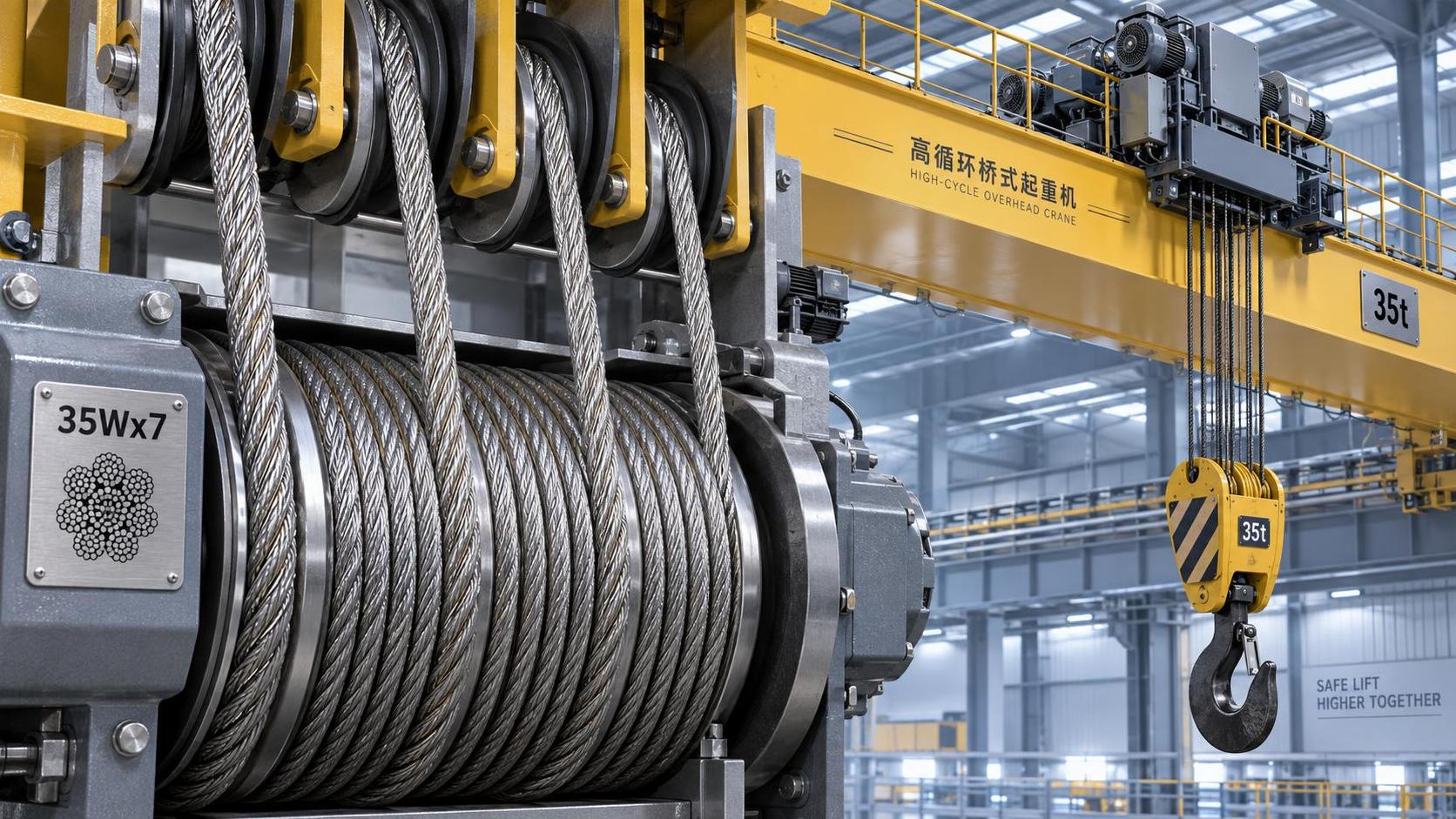

Cómo el cable 35Wx7 mejora la vida a fatiga en grúas de alta frecuencia de ciclos

Una cuerda 35Wx7 mejora la vida útil a la fatiga en una grúa de ciclos elevados cuando la cuerda pasa gran parte de su vida de servicio flexionándose repetidamente sobre poleas y a través de ranuras de tambor bajo una tensión significativa. Su construcción utiliza 35 cordones exteriores dispuestos alrededor de un alma de siete cordones, creando muchos alambres relativamente pequeños. Esta flexibilidad permite que la cuerda se adapte a superficies curvas con menor tensión de flexión localizada que una construcción menos flexible del mismo diámetro.

Esta ventaja es más evidente en grúas con elevaciones cortas frecuentes, ciclos de trabajo rápidos, múltiples pasos de reenvío o disposiciones compactas de poleas. Una cuerda con suficiente resistencia a la rotura pero poca resistencia a la flexión puede convertirse aun así en el componente que limita el mantenimiento. Las roturas de alambres exteriores, el aplanamiento localizado, la pérdida de área metálica y la retirada prematura suelen comenzar en los puntos donde la cuerda cambia de dirección repetidamente.

Dónde destaca la construcción 35Wx7

La fatiga de la cuerda de alambre se desarrolla a partir de esfuerzos cíclicos. Cada vez que una cuerda cargada se flexiona sobre una polea o se enrolla en un tambor, los alambres en el exterior de la curvatura se estiran mientras que los del interior se comprimen. Los ciclos repetidos inician gradualmente pequeñas grietas, a menudo primero en alambres individuales cerca de las coronas de los cordones. La gran cantidad de alambres de una construcción 35Wx7 distribuye esta acción de flexión entre elementos más finos, reduciendo la severidad de la deformación en cada alambre cuando la cuerda está correctamente adaptada a la grúa.

Por tanto, una cuerda 35Wx7 es una opción sólida cuando la fatiga por flexión, en lugar de la simple capacidad de carga estática, determina los intervalos de sustitución. Las condiciones típicas incluyen:

• Grúas puente de proceso que realizan elevaciones frecuentes y repetitivas a lo largo del mismo recorrido.
• Grúas de contenedores, portuarias y de manipulación de producción, donde la línea de elevación pasa sobre varias poleas en cada ciclo.
• Equipos con diámetros de polea o tambor relativamente pequeños para el tamaño de cuerda seleccionado, siempre que el diseño de la grúa permita esta construcción.
• Polipastos en los que el funcionamiento suave y la formación estable de capas afectan a la disponibilidad tanto como la capacidad nominal de elevación.

La construcción no debe seleccionarse únicamente porque la grúa tenga un alto número de ciclos operativos. Un diámetro de polea grande, una carga de trabajo baja y un reenvío sencillo pueden permitir que otros diseños de cuerda funcionen satisfactoriamente. Por el contrario, una grúa de ciclos moderados puede ser exigente cuando existen tracción lateral, un ángulo de flota deficiente, contaminación abrasiva o cargas de choque repetidas. El número de ciclos describe solo una parte del entorno de fatiga.

La flexibilidad modifica la respuesta a la flexión, no todos los modos de fallo

La principal contraprestación es que las cuerdas flexibles de múltiples cordones suelen tolerar peor la manipulación brusca, el aplastamiento severo y algunas formas de daño externo que las alternativas con cordones más gruesos. Más alambres generan un mejor comportamiento a la flexión, pero los alambres exteriores individuales son más pequeños. Una cuerda 35Wx7 puede prolongar la vida útil sobre poleas correctamente alineadas, pero mostrar un deterioro rápido si se arrastra sobre bordes afilados, se comprime en una ranura de tambor dañada o se somete a presión persistente de cruce entre capas de cuerda.

Esta distinción es importante al diagnosticar una vida útil corta de la cuerda. Las roturas de alambres concentradas en las zonas de contacto con las poleas indican fatiga por flexión, poleas demasiado pequeñas, desalineación o lubricación inadecuada. Las zonas aplanadas y los cordones aplastados cerca del tambor sugieren compresión o enrollamiento deficiente. Una banda estrecha de daños que reaparece en una ubicación puede indicar una ranura de polea defectuosa o una obstrucción local. Sustituir la cuerda por una construcción más flexible sin corregir la causa mecánica puede simplemente desplazar el fallo a otra forma.

La geometría de las poleas y del tambor determina el resultado práctico

La relación entre el diámetro de la polea y el diámetro de la cuerda tiene un efecto directo sobre la severidad de la flexión. Las poleas más pequeñas fuerzan una curvatura más cerrada, aumentando el esfuerzo cíclico en los alambres. Una construcción 35Wx7 puede mejorar la resistencia en esta condición, pero no hace aceptable un diámetro de polea inadecuado. La documentación del fabricante de la cuerda y de la grúa debe revisarse conjuntamente para verificar la construcción permitida, la tolerancia de diámetro, las dimensiones mínimas de las poleas y el perfil de la ranura.

Las ranuras requieren la misma atención. Una ranura demasiado estrecha pinza la cuerda y aumenta la presión de contacto; una demasiado ancha reduce el soporte lateral y puede permitir el aplanamiento. Las ranuras desgastadas pueden parecer lisas aunque ya no se ajusten al diámetro de la cuerda. En tambores multicapa, la primera capa establece la base para todas las capas superiores. Las espiras flojas, la tensión desigual o un anclaje dañado pueden hacer que las capas superiores se incrusten en las inferiores, lo cual es un problema de aplastamiento y no un beneficio de vida a la fatiga que la construcción de la cuerda por sí sola pueda resolver.

Datos de selección que deben acompañar el pedido de cuerda

Una solicitud de «cuerda 35Wx7» está incompleta a menos que también identifique la disposición de trabajo. La información relevante incluye el diámetro de la cuerda, el grado de resistencia nominal, el tipo de alma, el sentido de cableado, si se requiere resistencia a la rotación, el número de ramales, el tipo de tambor, los diámetros de las poleas y el rango de carga previsto. La línea suele estar ligeramente cargada durante gran parte del turno y después se expone a elevaciones ocasionales más pesadas. Ambas condiciones son importantes: una tensión muy baja puede perjudicar el enrollamiento, mientras que una tensión mayor incrementa los esfuerzos de flexión y contacto.

La selección del alma merece especial atención. Un alma de acero puede proporcionar soporte y resistencia al aplastamiento en algunas aplicaciones, mientras que un alma de fibra puede ofrecer características diferentes de flexibilidad y lubricación. Ninguna es automáticamente mejor para operaciones de ciclos elevados. La elección correcta depende del diseño de la grúa, la presión del tambor, la disposición del reenvío y la categoría de cuerda especificada.

El comportamiento de rotación también debe separarse del rendimiento frente a la fatiga. Una cuerda elegida por su resistencia a la flexión no es automáticamente adecuada para una línea de un solo ramal, una elevación larga con suspensión libre o una carga muy sensible a la rotación. Si el bloque de gancho o la carga gira durante la operación, la geometría del reenvío, la categoría de la cuerda y la terminación del extremo requieren una revisión completa del sistema. Añadir un eslabón giratorio sin confirmar su idoneidad puede empeorar la rotación en determinadas disposiciones de cuerda.

La instalación puede conservar o eliminar la ventaja

Incluso una cuerda adecuada pierde vida a la fatiga cuando se instala con torsión, cocas o tensión inicial desigual. La cuerda de sustitución debe desenrollarse desde un dispositivo de desenrollado giratorio en lugar de extraerse lateralmente de una bobina estacionaria. Durante la instalación, la cuerda debe entrar en el tambor bajo una tensión de retorno controlada para que la primera capa quede firme y uniformemente compactada. Una capa de base floja suele producir capas superiores irregulares y aplastamiento localizado posteriormente durante el servicio.

La lubricación no es estética. El lubricante debe alcanzar las zonas de contacto entre alambres y cordones, manteniendo la compatibilidad con la cuerda, el entorno y los equipos cercanos. Una cuerda de apariencia seca puede haber perdido la lubricación interna incluso cuando su exterior parece limpio. El exceso de lubricante externo puede atraer material abrasivo, por lo que el objetivo es mantener una película lubricante, no una aplicación indiscriminada.

Los registros de inspección resultan más útiles cuando identifican la ubicación y el patrón de deterioro en lugar de registrar únicamente el número de alambres rotos. Marcar la longitud de cuerda afectada, indicar si el daño se produce en una polea, un cruce de tambor, una terminación o una sección inactiva, y comparar el patrón después de la sustitución proporciona una base para corregir la condición subyacente. Los criterios de retirada deben seguir los requisitos aplicables de la grúa, la cuerda y el sitio, en lugar de basarse únicamente en una evaluación visual.

Los trabajos auxiliares de sujeción, remolque o aseguramiento fijo deben mantenerse separados de la decisión sobre la cuerda de elevación. Cuando se especifica un conjunto de cadena para esas funciones, su configuración y uso previsto requieren una evaluación propia, comoCadena de eslabones soldados galvanizada eléctricamente de acero al carbono conforme a las normas DIN763 DIN764 DIN766. La selección de la cadena no sustituye la evaluación necesaria de la cuerda de funcionamiento de la grúa, las poleas, el tambor y el sistema de reenvío.

Una cuerda 35Wx7 ofrece su beneficio más claro de vida a la fatiga cuando la flexión repetida es la exigencia dominante de servicio y la grúa proporciona soporte, alineación, lubricación y enrollamiento adecuados. Cuando el aplastamiento, la corrosión, la carga lateral o el control de la rotación determinan la vida útil de la cuerda, dichas condiciones deben resolverse junto con la selección de la construcción.
