Cuándo el cable trenzado de acero 1x19 es una mala elección para la flexión

Cuándo el cordón de acero 1x19 es una mala opción para la flexión

Para los responsables de control de calidad y seguridad, seleccionar la construcción adecuada de cable de acero no es simplemente un cálculo de resistencia. Es una decisión sobre fatiga, recorrido, inspección y vida útil. Un cordón de acero 1x19 tiene claras ventajas: es estable, presenta un alargamiento relativamente bajo y es adecuado para aplicaciones rectas, estáticas o ligeramente tensionadas. Sin embargo, la misma construcción puede convertirse en una mala elección de ingeniería cuando una línea debe pasar repetidamente sobre poleas, rodear radios pequeños o flexionarse bajo cargas variables.

El riesgo es fácil de subestimar porque un cordón puede cumplir su requisito nominal de carga de rotura durante la instalación. Las fallas suelen aparecer posteriormente, después de que la flexión repetida haya concentrado tensiones en los alambres exteriores individuales. Por lo tanto, la pregunta más segura para la especificación no es «¿Es el 1x19 suficientemente resistente?», sino «¿Tolerará esta construcción el ciclo de flexión, la geometría de las poleas y las condiciones de inspección del sistema instalado?».

Por qué importa la construcción

Un cordón de acero 1x19 consta de 19 alambres reunidos en un único cordón. En comparación con los cables de acero flexibles de múltiples cordones, tiene menos interfaces internas que puedan permitir movimiento durante la flexión. Esto genera un producto firme y de trayectoria recta, pero también significa que los alambres individuales deben absorber una mayor parte de la deformación cuando el cordón se fuerza alrededor de una curva.

En un elemento de tracción estático, esa rigidez puede ser útil. Ayuda a mantener la alineación en tirantes, arriostramientos arquitectónicos, barandillas, sistemas de enrejado y otras aplicaciones en las que el cordón permanece sustancialmente recto después de la instalación. En cambio, un sistema de cable móvil depende de un movimiento interno controlado entre alambres y cordones. Las construcciones con más alambres de menor diámetro generalmente distribuyen mejor la deformación por flexión y toleran el servicio cíclico, aunque la selección final debe seguir considerando el grado del cable, la lubricación, la carga y el diseño del equipo.

Situaciones en las que la flexión repetida genera una mala adaptación

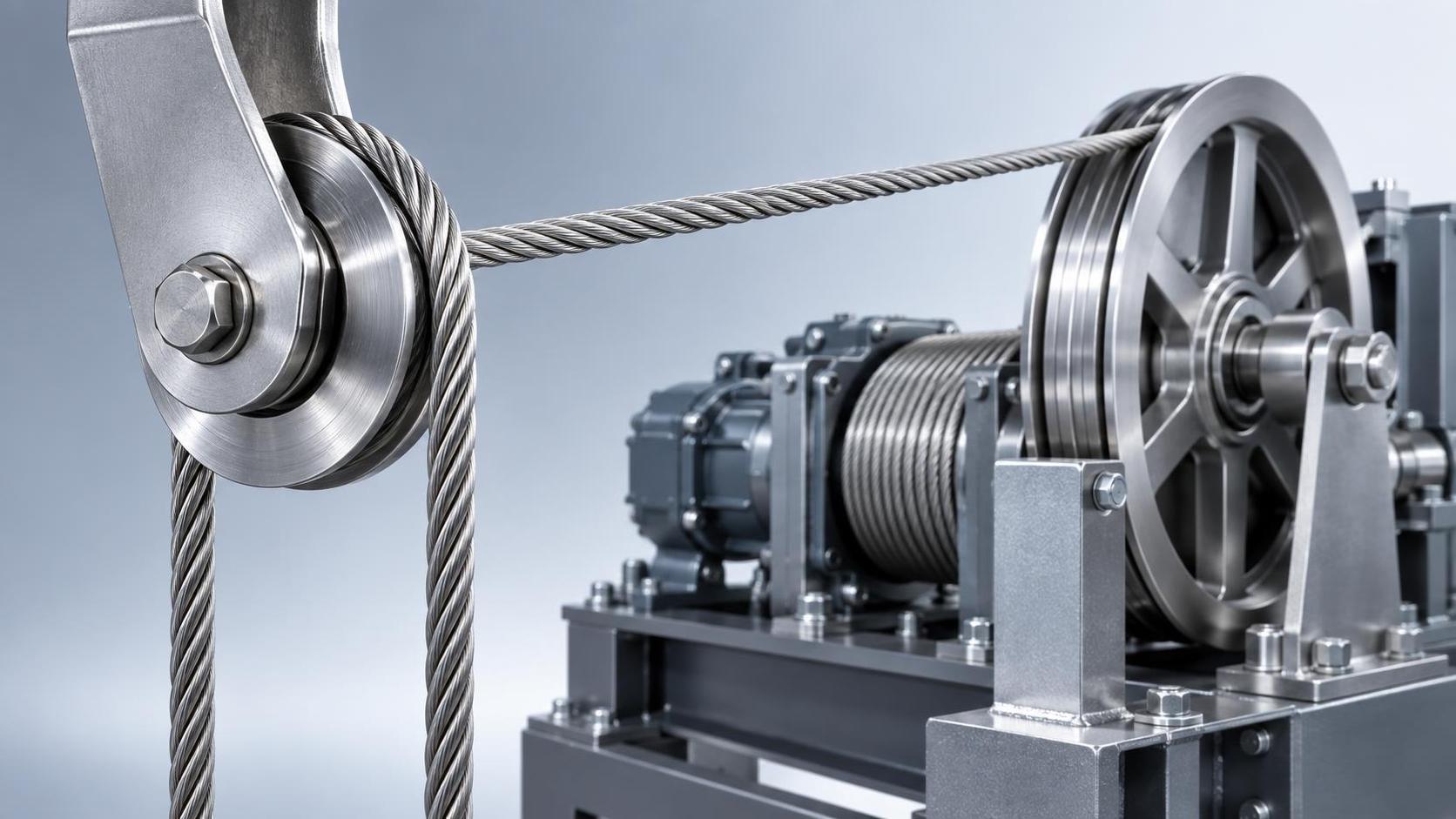

Un cordón de acero 1x19 debe tratarse con precaución y, a menudo, evitarse en cualquier servicio en el que pase repetidamente sobre una polea. Los polipastos, cabrestantes, sistemas de reenvío de grúas, disposiciones móviles de ascensores y equipos de tracción motorizados suelen generar ciclos recurrentes de flexión y enderezamiento. Incluso cuando la velocidad de desplazamiento es baja, los ciclos frecuentes pueden provocar daños por fatiga.

Las poleas pequeñas son especialmente problemáticas. A medida que el diámetro de la polea disminuye en relación con el diámetro del cordón, la flexión se vuelve más severa. La relación de diámetro adecuada no es universal; debe comprobarse con la norma de diseño de equipos aplicable, las recomendaciones del proveedor del cable y el ciclo de trabajo real. Un diámetro que parece generoso en una instalación de uso ligero puede seguir siendo inadecuado en un mecanismo de funcionamiento continuo.

Otras condiciones de advertencia incluyen recorridos ajustados alrededor de guías, salidas terminales afiladas, movimiento repetido en un punto de guía y cargas alternas que hacen que un cordón se sacuda u oscile. Una línea fija también puede experimentar flexión localizada dañina cuando la vibración de maquinaria, el viento, el movimiento de una embarcación o la carga cíclica se concentra cerca de una abrazadera, un casquillo, un ojo o un borde estructural.

No confunda una desviación ocasional con una flexión diseñada

Algunas instalaciones se describen como «estáticas» aunque contienen movimiento. Un tirante de mástil puede experimentar vibraciones provocadas por el viento. Una línea de soporte tensada puede desplazarse durante el mantenimiento. Una línea de retención puede pasar alrededor de una guía temporal durante la operación. Estos eventos pueden ser poco frecuentes, pero aun así merecen revisión si la línea se dobla en el mismo punto cada vez. El problema a menudo no es la cantidad total de movimiento, sino la tensión repetida en una sección corta.

Para los equipos de seguridad, la implicación práctica para la inspección es clara: no examinen únicamente el tramo recto visible. Presten especial atención al cordón inmediatamente antes y después de los accesorios, alrededor de las poleas, en las guías y donde una línea entra en contacto con la estructura. Alambres exteriores rotos, aplanamiento, corrosión localizada, deformación similar al abarquillamiento o un cambio en la apariencia del paso deben activar una evaluación de ingeniería documentada, en lugar de una simple valoración estética.

Errores comunes de especificación

El error más común es seleccionar únicamente por capacidad de tracción. Una elevada resistencia estática no equivale a una elevada resistencia a la fatiga. Otro error es asumir que el acero inoxidable, el galvanizado o un recubrimiento plástico resolverán un problema de flexión. Estas opciones de material y recubrimiento pueden ser importantes para la resistencia a la corrosión, la manipulación o la exposición ambiental, pero no modifican los límites fundamentales de flexibilidad de una construcción 1x19.

Las terminaciones merecen el mismo escrutinio. Si un cordón rígido debe girar bruscamente en un ojo, guardacabo o punto de anclaje, la geometría del accesorio debe soportar la flexión prevista en lugar de pellizcar los alambres. Las modificaciones en campo son especialmente riesgosas. No debe suponerse que un cordón retorcido, aplastado o doblado sobre un borde improvisado conserva su capacidad de servicio original simplemente porque no haya alambres visiblemente rotos.

En sistemas relacionados con la elevación, los equipos también deben distinguir entre un elemento de soporte estacionario y un cable destinado a servicio móvil. Esta distinción afecta no solo a la elección de la construcción, sino también a los intervalos de inspección, el método de terminación, el factor de seguridad y el cumplimiento de los requisitos locales o del proyecto aplicables.

Una vía de selección más fiable

Antes de aprobar un cordón, recopile las condiciones que determinan el rendimiento de flexión: diámetro del cordón, radio mínimo de flexión en servicio, dimensiones de la polea y de la garganta, número esperado de ciclos, rango de carga, cargas de choque, exposición ambiental y la disposición exacta de la terminación. Si se desconoce alguno de estos puntos, la aplicación aún no está completamente especificada.

Para líneas que deben flexionarse repetidamente, una construcción de cable de múltiples cordones más flexible suele ser un mejor punto de partida. La alternativa correcta no se determina únicamente por la flexibilidad. La abrasión, la resistencia al aplastamiento, el comportamiento de rotación, las necesidades de lubricación y la exposición a la corrosión pueden influir en la decisión. En entornos exigentes como puertos, buques, minería, construcción y ascensores, el cable debe seleccionarse como parte de todo el sistema y no como un componente aislado.

El mismo principio se aplica cuando la tarea no es en absoluto una aplicación de cable móvil. La retención de carga de camiones, la sujeción fija de carga y determinadas tareas de remolque pueden resolverse mejor mediante un conjunto de cadena con la clasificación adecuada, en lugar de un cordón de alambre forzado a pasar por flexiones inadecuadas. Por ejemplo, lacadena de remolque para camión G70 galvanizada amarilla NACM90 de 5/16" 3/8" 1/2" está destinada a aplicaciones de sujeción y remolque relacionadas con el transporte en los tamaños disponibles. Su idoneidad sigue dependiendo de las normativas aplicables, los requisitos de carga de trabajo, los conectores y el uso previsto; no debe suponerse que una cadena de transporte es adecuada para elevación por encima de la cabeza, a menos que los requisitos pertinentes del sistema lo permitan expresamente.

Qué deben solicitar los equipos de compras y control de calidad

Una evaluación significativa del proveedor debe ir más allá de la descripción de un catálogo. Solicite confirmación de la construcción, la tolerancia de diámetro, el material y el acabado, la fuerza nominal de rotura o la clasificación pertinente, la aplicación prevista y el método de terminación recomendado. Para un proyecto instalado, también es útil confirmar si el proveedor ha revisado el radio mínimo de flexión y si la construcción propuesta es solo estática o adecuada para el servicio móvil previsto.

Shandong Faster Technology Co., Ltd. respalda este tipo de trabajo de especificación con capacidad de producción de trefilado, torcido y cierre de cables, así como inspección durante todo el proceso, desde la materia prima hasta el cable terminado. Su gama incluye cables de acero de uno y varios cordones de 1 mm a 20 mm en series galvanizadas, de acero inoxidable y recubiertas de plástico, además de procesamiento de eslingas prensadas y productos de cadena de G30 a G100. Esta capacidad de cable-eslinga-cadena resulta útil cuando un proyecto requiere comparar soluciones fundamentalmente diferentes de retención, tracción o fijación, en lugar de realizar una sustitución predeterminada.

Un cordón 1x19 no es un mal producto; es una mala elección para la flexión repetitiva. Cuando una línea se desplaza, se flexiona, vibra en un punto fijo o gira de forma ajustada alrededor de herrajes, considere la flexibilidad de la construcción como un requisito de seguridad principal. Revisar el recorrido y el ciclo de trabajo antes de la puesta en servicio es mucho menos costoso que investigar roturas de alambres después de que el sistema ya esté en funcionamiento.
