Cable de acero 35Wx7 para grúas de gran altura: resistencia a la rotación y uso con giratorio

Un cable de acero 35Wx7 puede limitar la rotación de la carga en una grúa de gran altura, pero la designación de la construcción por sí sola no demuestra que sea adecuado ni autoriza el uso de un eslabón giratorio. La evidencia decisiva es el comportamiento rotacional de la cuerda específica, su compatibilidad con el sistema de reeving y tambor de la grúa, y las restricciones de operación por escrito del fabricante.

Esta distinción es importante porque una cuerda con los extremos restringidos se comporta de forma diferente a una que puede girar libremente. Un eslabón giratorio cambia esa condición de contorno: puede aliviar el par transmitido, pero una cuerda no adecuada puede redistribuir la carga entre sus cordones internos y externos al girar. Por lo tanto, la resistencia a la rotación y la compatibilidad con un eslabón giratorio deben evaluarse por separado.

Qué cambia con la construcción 35Wx7

La designación describe una cuerda de varios cordones formada alrededor de cordones compuestos nominalmente por siete alambres. La «W» suele indicar una disposición Warrington, pero el plano de construcción del proveedor debe establecer la disposición exacta de los cordones y la convención de nomenclatura. La designación de catálogo no especifica por completo la geometría interna, la compactación, los grados de los alambres ni el proceso de fabricación.

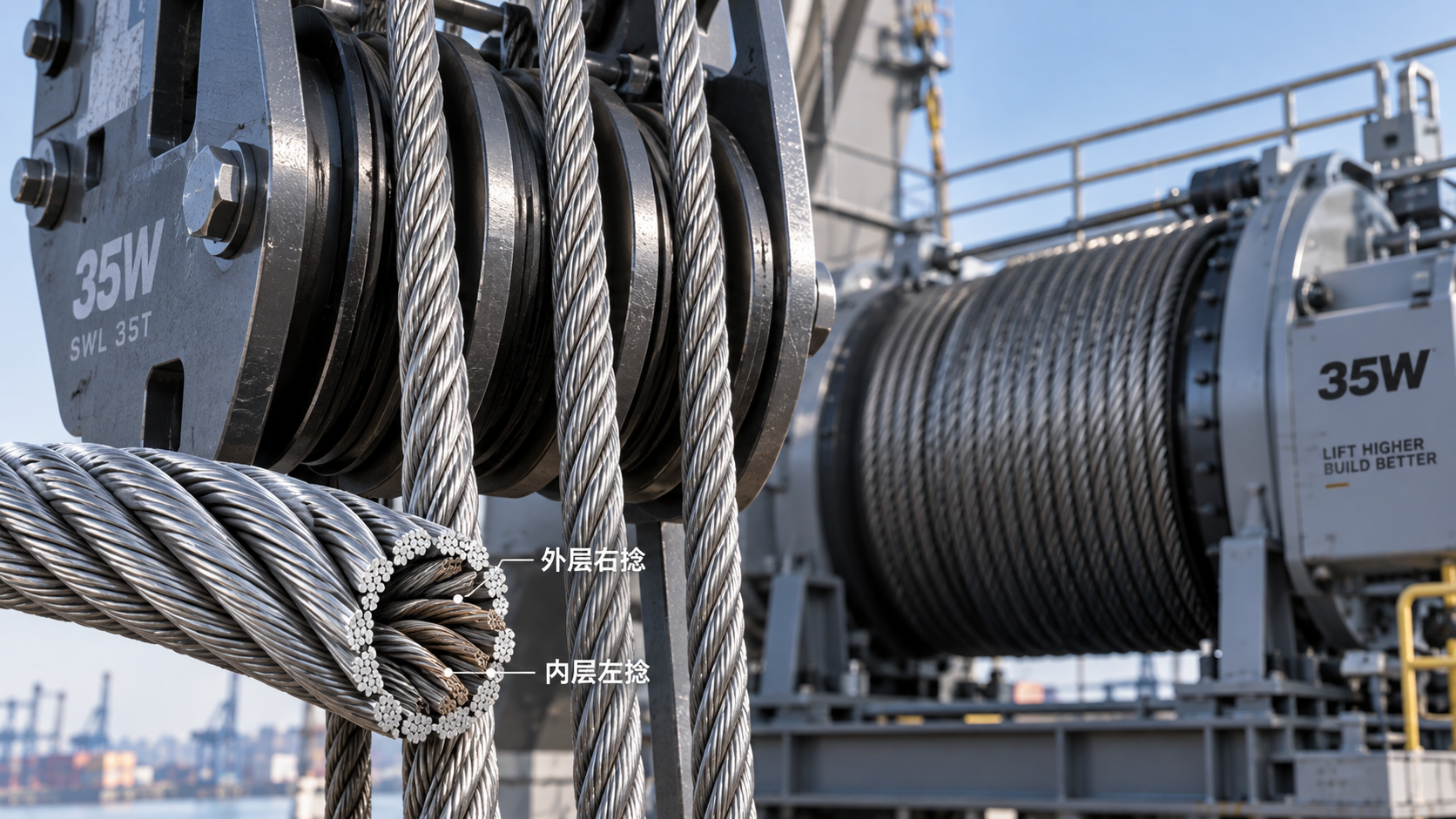

Los diseños resistentes a la rotación utilizan direcciones de cableado opuestas en diferentes capas de cordones. Bajo tensión, esas capas generan pares opuestos, lo que reduce el par neto transmitido a la carga o a la terminación de la cuerda. El equilibrio efectivo depende de más factores que el número de cordones: la longitud de paso, el diámetro de los cordones, las condiciones de contacto y la distribución de la carga influyen en el resultado.

Esto explica por qué dos cuerdas comercializadas con descripciones de construcción similares no necesariamente presentan un comportamiento rotacional idéntico. Las versiones compactadas y no compactadas también pueden diferir en el área metálica, las tensiones de contacto, la fuerza de rotura y el comportamiento a flexión. Su idoneidad no puede deducirse únicamente del diámetro nominal.

Las cuestiones de rendimiento pertinentes son cuánto par se genera cuando se restringe la rotación y cuánto desplazamiento angular se produce cuando se permite girar. «Resistente a la rotación» no significa par cero, rotación cero ni inmunidad a las alteraciones estructurales.

Por qué la altura de elevación hace importante la rotación residual

Una ligera tendencia a girar puede adquirir importancia operativa en un tramo largo de cuerda suspendida. Con una tensión y una respuesta rotacional por unidad de longitud comparables, una mayor longitud libre puede acumular un desplazamiento angular superior. Por ello, la estabilidad del bloque de gancho a una altura de prueba reducida no basta para justificar el funcionamiento a la altura máxima de trabajo de la grúa.

En un polipasto de varios ramales, el problema puede manifestarse como la rotación del bloque inferior y el enrollamiento conjunto de ramales adyacentes, fenómeno que suele denominarse «cabling». Su desarrollo depende del reeving, la separación entre ramales, la longitud suspendida, la geometría del bloque y el par de la cuerda. Aumentar el número de ramales modifica la tensión de la línea, pero no elimina automáticamente los problemas de rotación.

La evaluación debe abarcar el rango de funcionamiento, no una única condición de carga nominal. Las cargas ligeras, el peso propio del bloque de gancho, las variaciones en la altura de elevación y los ciclos repetidos de elevación pueden producir comportamientos distintos. La aceleración dinámica, una descarga repentina o una carga que gira externamente introducen efectos adicionales que una clasificación estática de la cuerda no describe por completo.

En los trabajos de sustitución, registre si el problema existente es la rotación del gancho, el enrollamiento de los ramales, una torsión introducida durante la instalación o una deformación. Estos síntomas no tienen la misma causa. Cambiar la construcción de la cuerda sin identificar el mecanismo puede dejar el problema original sin resolver.

Un eslabón giratorio no es una solución universal

Un eslabón giratorio con rodamiento permite la rotación relativa bajo carga. Al permitir que un extremo gire, reduce la restricción de la cuerda y modifica la forma en que se absorbe el par. Esto puede ser adecuado para una cuerda diseñada y aprobada explícitamente para funcionar con un extremo que gire libremente.

Sin embargo, en una cuerda que requiere restricción rotacional, esa misma libertad puede alterar el equilibrio previsto entre las capas de cordones. Entre las consecuencias pueden incluirse una distribución desigual de la carga, cambios en el cableado, desplazamientos internos y una reducción de la estabilidad estructural. Instalar un eslabón giratorio simplemente porque gira un gancho es, por tanto, un atajo de selección inseguro.

Deben obtenerse tres aprobaciones independientes:

• Aprobación de la cuerda: El fabricante debe indicar si el producto de cuerda específico puede funcionar con un eslabón giratorio y en qué condiciones.
• Aprobación del sistema de la grúa: Las instrucciones del fabricante de la grúa deben permitir la configuración propuesta, incluida la ubicación del eslabón giratorio y la configuración del reeving.
• Idoneidad del componente: El eslabón giratorio debe estar clasificado y diseñado para la carga, el régimen de servicio, la geometría de conexión y la rotación bajo tensión requeridos.

Un eslabón giratorio en la terminación de una cuerda no equivale a un gancho giratorio debajo del bloque. Liberan la rotación en puntos distintos del sistema y pueden afectar de manera diferente a la restricción de la cuerda. Del mismo modo, que un conector pueda girar durante el montaje no significa necesariamente que sea un eslabón giratorio portante capaz de girar durante el servicio.

Si la documentación describe la cuerda únicamente como «no giratoria» o «antitorsión», solicite una declaración específica del producto. Esos términos no establecen una categoría de rendimiento medible ni autorizan el uso de un eslabón giratorio.

¿Qué preguntas responden las normas?

Las normas respaldan la evaluación, pero no deben confundirse sus funciones. Las ediciones aplicables y los requisitos contractuales dependen de la grúa, la jurisdicción y las especificaciones del proyecto.

Para obtener evidencia sobre el comportamiento rotacional, solicite el método de ensayo, las condiciones de carga, el tamaño de cuerda evaluado y la interpretación de los resultados. Una declaración de conformidad que no identifique la cuerda suministrada ni los requisitos de rendimiento pertinentes deja una laguna importante. La documentación de la fuerza de rotura y la documentación del rendimiento rotacional responden a preguntas de ingeniería diferentes.

La compatibilidad abarca más que el equilibrio del par

Una cuerda 35Wx7 candidata debe cumplir con la fuerza mínima de rotura requerida y el factor de diseño según el método de selección aplicable. Ni un grado de resistencia a la tracción elevado ni una mayor área metálica compensan una geometría de flexión, una carga del tambor o unas conexiones terminales inadecuadas.

La relación entre el diámetro de la polea y el de la cuerda, el perfil de la garganta, el ángulo de desviación y la configuración del tambor determinan cómo se flexiona y asienta la cuerda, así como su exposición al contacto lateral. En un tambor multicapa, las zonas de cruce generan cargas concentradas de contacto y aplastamiento. Una cuerda seleccionada por su buen comportamiento rotacional también debe ofrecer resistencia suficiente a esas tensiones de servicio.

La compatibilidad de la terminación también requiere confirmación explícita. El encasquillado, los terminales de cuña y otras conexiones de extremo deben ser adecuados para la cuerda específica e instalarse según las instrucciones pertinentes. La terminación influye tanto en la transferencia de carga como en la restricción rotacional; no es un simple accesorio que se selecciona después de elegir la cuerda.

Una evaluación específica de la construcción también evita comparaciones engañosas con cables destinados a sistemas de poleas no relacionados. Por ejemplo, cable de acero galvanizado revestido con PU 7x19 de 5 mm y 6 mm para equipos de gimnasio describe un cable revestido para equipos de ejercicio, no una prueba de idoneidad para grúas de gran altura. Sus especificaciones de construcción y revestimiento no demuestran el rendimiento rotacional, la capacidad nominal de elevación ni la compatibilidad con un eslabón giratorio que se requieren en este caso.

La instalación y la inspección pueden determinar el resultado

Una cuerda adecuada puede presentar problemas de rotación si se introduce torsión durante la instalación. La manipulación del carrete, la dirección de desenrollado, la tensión de enrollamiento y el reeving deben seguir los procedimientos de los fabricantes de la cuerda y de la grúa. Un intento descontrolado de «eliminar la torsión» dejando girar la cuerda puede alterar su estructura en lugar de restablecer la condición prevista.

La puesta en servicio debe evaluar el comportamiento mediante un procedimiento aprobado que abarque las alturas de elevación y las condiciones de carga pertinentes. La rotación inesperada del bloque, el enrollamiento de los ramales, el desplazamiento de los cordones o los cambios en el cableado requieren una investigación antes de continuar el funcionamiento. Una elevación de prueba satisfactoria a poca altura no demuestra la estabilidad en todo el rango operativo.

La planificación de la inspección debe tener en cuenta que el deterioro puede producirse internamente y no quedar reflejado adecuadamente solo por roturas visibles en los alambres exteriores. Aplique ISO 4309 y las indicaciones del fabricante teniendo en cuenta la construcción y el régimen de servicio reales de la cuerda. Cuando corresponda, un examen especializado o un ensayo magnético de la cuerda pueden complementar la inspección visual, pero los resultados requieren una interpretación competente.

Un registro de selección justificable debe relacionar la especificación exacta de la cuerda con la evidencia de los ensayos rotacionales, la configuración de eslabón giratorio permitida, la aprobación de la grúa, los detalles de la terminación y los requisitos de inspección. Si falta cualquiera de esas conexiones, «35Wx7» sigue siendo una descripción de construcción, no una aprobación de ingeniería completa.
