Conceptos básicos sobre cables de acero: por qué la resistencia a la rotura no es el límite de carga de trabajo

Una especificación de un cable de acero indica una fuerza de rotura de 100 kN. ¿Significa eso que puede izar con seguridad una carga cercana a 100 kN? No. La diferencia no se debe simplemente a que haya que extremar un poco más las precauciones. La resistencia a la rotura describe la resistencia al fallo en unas condiciones de ensayo especificadas. La carga límite de trabajo describe la carga máxima permitida para un producto, una configuración y unas condiciones de servicio definidos.

Para quienes comparan cables para trabajos de elevación, aplicaciones marinas, construcción o minería, esta distinción es importante. Un cable no trabaja por sí solo: las terminaciones, los ganchos, los ángulos de las eslingas, la flexión, el desgaste y el movimiento de la carga afectan a las fuerzas que debe soportar. Comprender estas cifras ayuda a plantear mejores preguntas antes de comprar y evita interpretar un valor de laboratorio como autorización para izar una carga.

Qué indica realmente la resistencia a la rotura de un cable de acero

Un cable de acero está formado por alambres individuales dispuestos en cordones, que a su vez se arrollan alrededor de un alma. Su resistencia depende de algo más que el diámetro. El grado de resistencia a la tracción de los alambres, la construcción, el área metálica de la sección transversal, el tipo de alma y la calidad de fabricación influyen en el rendimiento.

La documentación del proveedor puede utilizar términos como fuerza mínima de rotura, carga mínima de rotura o fuerza de rotura medida real. Estos conceptos están relacionados, pero no son intercambiables:

• Fuerza mínima de rotura: fuerza mínima especificada que debe alcanzar un cable nuevo conforme a los requisitos de ensayo aplicables.
• Fuerza de rotura real: resultado obtenido al someter una probeta concreta a tracción hasta que se rompe.
• Carga límite de trabajo (WLL): carga máxima asignada a un producto para unas condiciones de uso especificadas.

Un resultado de ensayo superior al mínimo especificado no autoriza una carga de trabajo mayor. Tampoco describe la resistencia restante de un cable que haya sufrido corrosión, aplastamiento o fatiga.

Preste atención también a las unidades. La fuerza de rotura suele expresarse en kN, mientras que la WLL puede indicarse en kilogramos o toneladas de masa suspendida. La resistencia a la tracción del alambre, expresada en N/mm², es un valor de tensión del material, no la capacidad de elevación del cable terminado.

Por qué un factor de diseño separa la rotura del trabajo diario

Un factor de diseño establece una relación entre una resistencia a la rotura definida y una carga de trabajo admisible. En un cálculo simplificado:

Fuerza de trabajo admisible = fuerza mínima de rotura aplicable ÷ factor de diseño requerido

Supongamos que un cable nuevo tiene una fuerza mínima de rotura de 100 kN. Si los requisitos aplicables especifican un factor de diseño de 5 para la aplicación concreta, el resultado simplificado es 20 kN. Esto equivale aproximadamente a la fuerza gravitatoria asociada a una masa de 2,04 toneladas, no a una capacidad de elevación de 10 toneladas.

Se trata de un ejemplo, no de una recomendación de capacidad nominal. El factor de diseño requerido varía según la aplicación, el equipo, la norma y la jurisdicción. No se puede asignar automáticamente la misma capacidad nominal al cable de izado de una grúa, al cable de suspensión de un ascensor y a una eslinga de elevación fabricada.

En un conjunto, el cálculo también debe tener en cuenta las conexiones y la configuración. Una terminación cuya resistencia sea inferior a la del cable modifica la base de resistencia aplicable. Los herrajes pueden imponer un límite aún menor. Por lo tanto, la capacidad nominal documentada de la eslinga terminada es más útil que un cálculo basado en un cable sin terminales y en un catálogo.

Un factor de diseño no es una capacidad adicional disponible para sobrecargas ocasionales. Forma parte de la base de ingeniería para un servicio seguro; no hace aceptables las cargas de choque ni los equipos dañados.

La carga sobre un cable no siempre equivale al peso que se está izando

Una carga suspendida puede parecer estable mientras las distintas ramas de la eslinga soportan una tensión sorprendentemente alta. La geometría suele ser la causa.

Los ángulos de las eslingas modifican la tensión de las ramas

En una elevación ideal y simétrica con dos ramas que comparten la carga por igual, la tensión de cada rama puede ilustrarse así:

Tensión de cada rama = peso de la carga ÷ (2 × sin θ), donde θ es el ángulo de cada rama respecto a la horizontal.

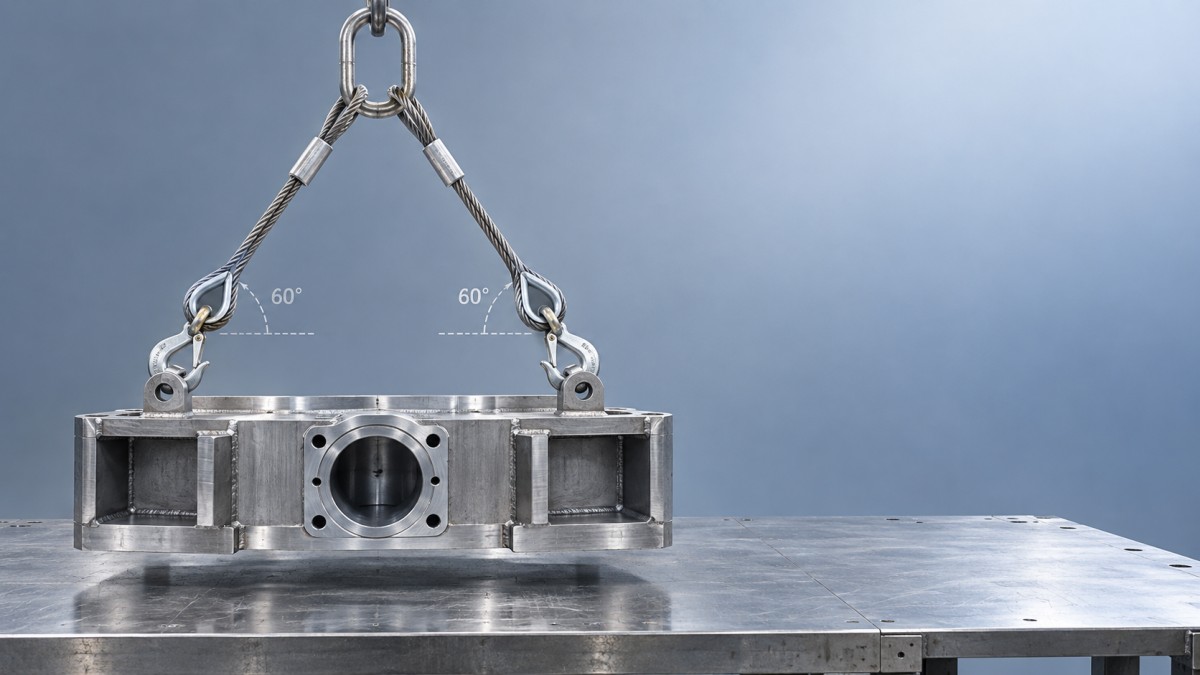

A 60° respecto a la horizontal, cada rama soporta aproximadamente el 58 % del peso de la carga. A 30°, cada una soporta una fuerza equivalente al peso total de la carga. Cuanto más horizontales son las ramas, mayor es su tensión.

Esta ecuación explica el principio, pero no sustituye la tabla de capacidades nominales de eslingas del fabricante. Las diferencias en la longitud de las ramas, un centro de gravedad desplazado o unos puntos de anclaje inadecuados pueden invalidar la hipótesis de reparto uniforme de la carga.

Cuatro ramas no garantizan un reparto de la carga entre las cuatro

Una eslinga de cuatro ramas ofrece varios puntos de anclaje y puede mejorar la estabilidad, pero no debe suponerse que cada rama soporta exactamente una cuarta parte de la carga. Pequeñas diferencias de longitud, rigidez de la carga y geometría de los puntos de anclaje pueden hacer que algunas ramas soporten mucho más que otras. Por ello, los métodos de cálculo de capacidad aplicables pueden considerar menos ramas portantes efectivas que las que tiene físicamente el conjunto.

Un ejemplo práctico es la eslinga de cable de acero de 4 ramales de acero al carbono, con ganchos de ojo con pestillo para cargas pesadas que ofrece Shandong Faster Technology Co., Ltd. Sus cuatro ramales de cable de un solo tramo se conectan mediante un eslabón maestro ovalado; los ojos protegidos con guardacabos se forman mediante empalme mecánico y los extremos de los ramales llevan ganchos con pestillo. Estos componentes conforman un conjunto de elevación utilizable, pero su carga admisible debe basarse en la capacidad nominal documentada del conjunto para los ángulos y las condiciones previstos, no en la suma de las cuatro fuerzas de rotura de los cables.

Los pestillos de los ganchos ayudan a mantener la conexión; no son elementos portantes y no hacen aceptables la carga lateral ni la carga sobre la punta del gancho.

El movimiento introduce fuerzas adicionales

Una aceleración repentina, tensar bruscamente una eslinga floja o intentar liberar una carga atascada puede generar fuerzas muy superiores al peso estático de la carga. El movimiento de una embarcación y el balanceo de las cargas añaden más incertidumbre. Cuando se prevean cargas dinámicas, es necesario evaluar específicamente el equipo y el método de operación, en lugar de reducir informalmente la capacidad indicada en el catálogo.

Dónde puede perder resistencia el conjunto completo

Incluso un cable seleccionado correctamente puede verse comprometido por la forma en que se conecta o se guía. Estos aspectos merecen atención antes de basar la decisión de compra únicamente en el diámetro:

• Terminaciones: los ojos con casquillo prensado, los empalmes, los terminales de casquillo y las grapas tienen distintos requisitos de instalación y eficiencias. Utilice el método aprobado y la capacidad documentada.
• Flexión: las poleas, tambores o pasadores de pequeño diámetro pueden generar tensiones de flexión importantes. La relación entre el diámetro de flexión y el diámetro del cable afecta al rendimiento y a la vida útil a fatiga.
• Configuración de la eslinga: las configuraciones vertical, en cesta y en estrangulación tienen distintas capacidades y limitaciones.
• Contacto con la carga: los bordes afilados y los radios de contacto pequeños pueden dañar el cable. Puede ser necesaria una protección adecuada y una configuración aprobada.
• Estado: los alambres rotos, la corrosión, los cocas, el aplastamiento y la exposición al calor pueden exigir la retirada del servicio conforme a los criterios de inspección aplicables.

La selección del alma también es importante. Por lo general, un alma de cable de acero independiente ofrece mayor resistencia al aplastamiento y menor elongación que un diseño comparable con alma de fibra. Sin embargo, ninguno de los dos tipos de alma determina por sí solo la WLL. Del mismo modo, el galvanizado o un recubrimiento plástico no permiten aumentar la carga admisible; además, los recubrimientos pueden dificultar la detección del deterioro subyacente.

Qué preguntar al comparar cables de acero

La pregunta útil no es simplemente «¿Qué resistencia tiene este cable?», sino «¿Para qué está clasificado este producto en mi configuración real?». Solicite al proveedor:

• El diámetro, la construcción, el tipo de alma y el material del cable, así como su fuerza mínima de rotura especificada.
• La norma aplicable y la base del factor de diseño.
• La WLL del conjunto terminado, incluidos los ángulos de eslinga y las configuraciones de amarre permitidos.
• Los detalles de las terminaciones y los ganchos y eslabones maestros compatibles y con capacidad nominal adecuada.
• Identificación trazable, documentación de respaldo e instrucciones de inspección.

Shandong Faster fabrica cables de acero y eslingas personalizadas, con opciones de cable galvanizado, de acero inoxidable y con recubrimiento plástico en diámetros de 1–20 mm. Para un conjunto personalizado, resulta más útil proporcionar el peso de la carga, el centro de gravedad, la distancia entre los puntos de anclaje, la longitud requerida de las ramas y el entorno de funcionamiento que solicitar únicamente una fuerza de rotura determinada.

La distinción esencial es sencilla: la resistencia a la rotura describe un umbral de fallo; la WLL define una carga de trabajo permitida en las condiciones especificadas. Elija el producto según la capacidad nominal documentada del conjunto completo, compruebe que la configuración de elevación se ajusta a esa capacidad y tenga en cuenta el estado del equipo y las inspecciones. El número más alto de una ficha técnica rara vez es el que debe guiar la elevación.
