Cable de acero FC explicado: cómo afecta un alma de fibra a la flexibilidad y a los límites de temperatura

Elegir un cable de acero implica algo más que hacer coincidir el diámetro y la resistencia a la rotura. El alma también influye en la flexibilidad, el soporte de los cordones y los límites de temperatura. El cable de acero FC utiliza un alma de fibra natural o sintética y, por lo general, ofrece un manejo más sencillo que construcciones comparables con alma de acero, aunque proporciona menor resistencia al aplastamiento y a las temperaturas elevadas. Estas ventajas y desventajas son importantes cuando el cable debe doblarse alrededor de una carga, pasar por poleas o trabajar cerca de una fuente de calor.

La pregunta útil no es si el alma de fibra es «mejor», sino si sus características se ajustan al equipo, al patrón de carga y al entorno. Un cable que resulta cómodo durante el aparejo puede seguir siendo inadecuado para la presión que soporta en un tambor.

La función del alma de fibra

FC significa alma de fibra: el centro alrededor del cual se cierran los cordones exteriores de acero. Según las especificaciones del cable, pueden utilizarse fibras naturales como el sisal o fibras sintéticas como el polipropileno. El alma ayuda a mantener separados los cordones y a conservar la forma del cable. En función del material y de su preparación, también puede retener lubricante que ayuda a reducir la fricción interna.

Los alambres de acero soportan la carga de tracción principal; el alma de fibra no aporta la misma capacidad de carga metálica que un alma de acero. Un alma de cable de acero independiente, o IWRC, es en sí misma un pequeño cable de acero situado dentro de los cordones exteriores. Por lo general, proporciona un soporte más firme y una mayor resistencia a la compresión.

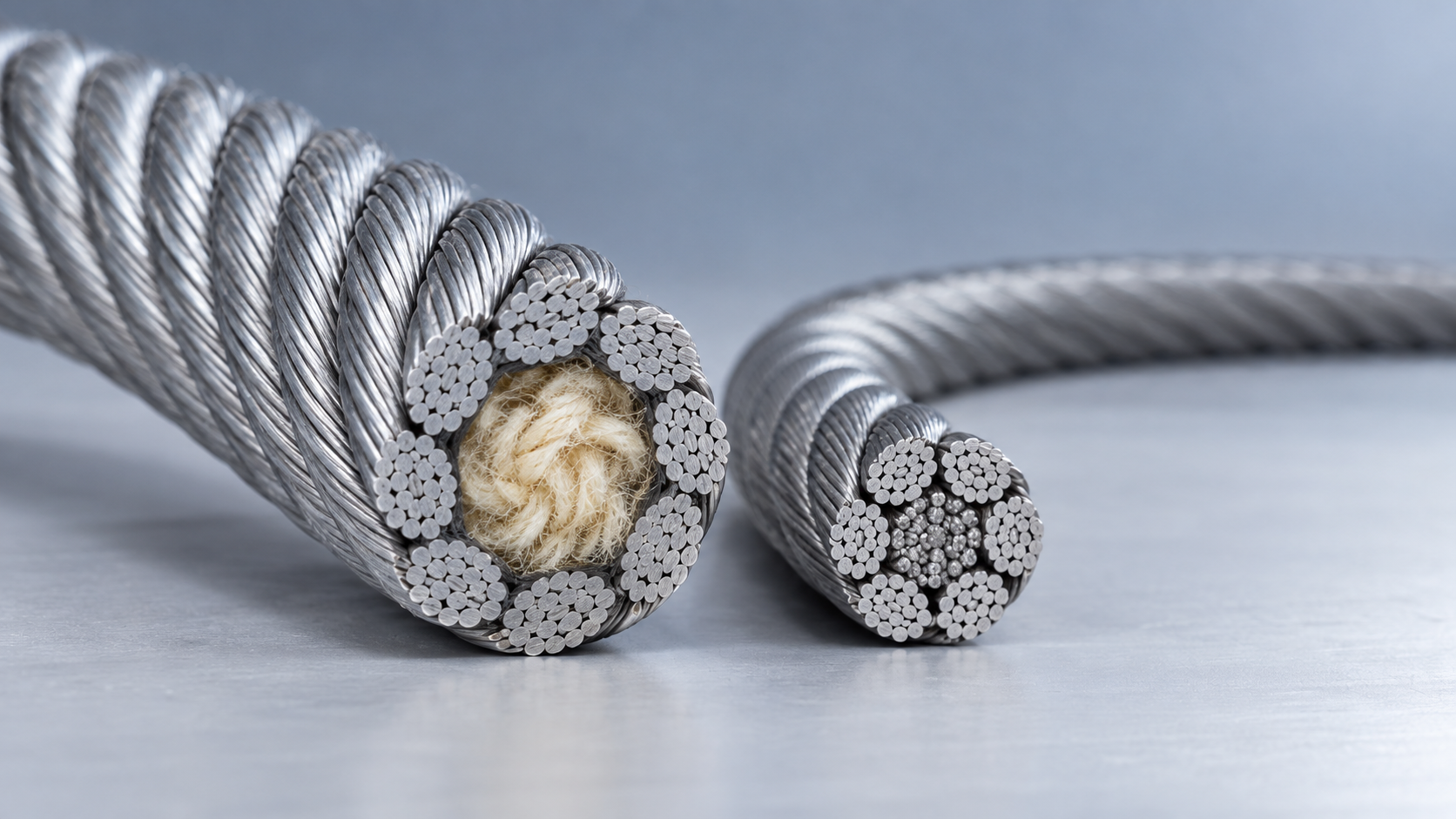

La sección transversal deja clara la diferencia: un cable FC tiene un centro de fibra rodeado por cordones de acero, mientras que un cable IWRC tiene cordones de acero que rodean otro cable de acero. Por tanto, que dos cables tengan el mismo diámetro exterior no significa que tengan la misma fuerza de rotura, rigidez ni límites de operación.

La flexibilidad facilita el manejo, pero no elimina los límites de curvatura

En construcciones comparables en los demás aspectos, un alma de fibra suele permitir una mayor flexibilidad al doblar el cable. Esto puede facilitar la colocación de una eslinga alrededor de una carga o ayudar a que el cable se adapte durante su manipulación. Esta diferencia resulta útil cuando es necesario posicionarlo manualmente de forma repetida y una rigidez excesiva dificulta la tarea.

Sin embargo, el tipo de alma es solo uno de los factores que determinan la flexibilidad. También influyen el tamaño de los alambres, la construcción de los cordones, el paso, el diámetro y la lubricación. Comparar dos construcciones diferentes y atribuir al alma todas las diferencias de manejo puede llevar a conclusiones erróneas.

Tampoco debe suponerse que un cable flexible tolera automáticamente poleas pequeñas o bordes de carga afilados. La relación entre el diámetro de la polea y el diámetro del cable, conocida comúnmente como D/d, sigue siendo un parámetro importante del equipo. La flexión repetida sobre una polea demasiado pequeña puede acelerar la fatiga, incluso si el cable parece fácil de doblar a mano. Siga los requisitos especificados por el fabricante del equipo y del cable, en lugar de usar la flexibilidad como sustituto de estos.

Los límites de temperatura dependen de las especificaciones del cable completo

No existe una clasificación de temperatura universal aplicable a todos los cables de acero FC. Las fibras naturales y sintéticas reaccionan de forma diferente al calor, y los materiales sintéticos también varían entre sí. Según el material, la exposición puede provocar ablandamiento, contracción, fragilización o pérdida de resistencia. El lubricante y cualquier revestimiento exterior pueden imponer restricciones adicionales.

El deterioro del alma es importante incluso cuando los alambres exteriores aún parecen estar en buen estado. Cuando cambia el soporte interno, los cordones pueden asentarse o desplazarse de forma diferente bajo carga. Por ello, un exterior aparentemente intacto no demuestra que un cable expuesto al calor siga siendo apto para elevación.

Evalúe la temperatura del cable, no solo la temperatura del aire en las proximidades. El contacto con piezas de trabajo calientes, el calor radiante de los hornos, las salpicaduras de soldadura y el calentamiento por fricción pueden generar exposiciones que una medición de la temperatura ambiente no detecta. Una exposición breve y localizada al calor requiere una evaluación distinta de la operación prolongada a temperatura elevada.

• Identifique el material de fibra concreto; no considere «FC» una especificación completa.
• Solicite al fabricante el límite de temperatura de operación y las restricciones de exposición aplicables.
• Compruebe si el lubricante, el revestimiento, los casquillos, los terminales o cualquier otro accesorio establecen un límite más bajo.
• Si se sospecha que el cable se ha sobrecalentado, retírelo del servicio hasta que se evalúe conforme al procedimiento de inspección aplicable.

Una alternativa con alma de acero puede ser más adecuada para trabajar a temperaturas elevadas, pero no está aprobada automáticamente para trabajos en caliente. El cable o la eslinga terminados siguen necesitando una clasificación de temperatura documentada y cualquier ajuste de capacidad que se requiera.

Cuándo influye la resistencia al aplastamiento en la elección

El enrollamiento de varias capas en un tambor ilustra las limitaciones de un alma más blanda. Las capas superiores del cable presionan las inferiores, especialmente en los puntos de cruce. En condiciones de carga exigentes, un soporte interno insuficiente puede contribuir al aplanamiento y la deformación. A menudo se prefiere el IWRC cuando esta presión es significativa, aunque también deben tenerse en cuenta la geometría del enrollamiento, el ángulo de desviación, la tensión del cable y el estado del tambor.

En una eslinga, la presión puede producirse en el punto donde el cable apoya sobre la carga. Un alma de fibra no protege contra bordes afilados ni contra una geometría de contacto desfavorable. Sigue siendo necesario utilizar una protección de bordes adecuada y respetar los requisitos de curvatura del fabricante de la eslinga.

Laeslinga de cable de acero de 4 ramales de acero al carbono con gancho de eslinga con ojo y pestillo para elevación de cargas pesadas de Shandong Faster ilustra por qué conviene considerar el tipo de alma junto con el conjunto. La configuración IWRC descrita utiliza cuatro ramales de cable, gazas con guardacabos, un eslabón maestro oblongado y ganchos con pestillo. El alma de acero ofrece un soporte más firme, pero la carga admisible del conjunto sigue dependiendo de su capacidad nominal verificada, los ángulos de los ramales, las terminaciones y la distribución de la carga, no simplemente del número de ramales.

No debe suponerse que los cuatro ramales soportan la carga por igual. La rigidez de la carga, su centro de gravedad y la geometría de los puntos de anclaje pueden generar tensiones desiguales. El pestillo del gancho ayuda a mantener la conexión; no sustituye a un apoyo correcto ni soporta la carga.

Especifique más que el diámetro y «FC»

Una comparación útil incluye la construcción del cable, el material del alma, el grado del alambre, la fuerza mínima de rotura, el acabado, la lubricación y el uso previsto. La fuerza mínima de rotura no es la carga límite de trabajo de una eslinga terminada. También deben tenerse en cuenta la eficiencia de la terminación, los factores de diseño, la disposición de la eslingada y las condiciones de operación.

El servicio marítimo añade otro factor: la humedad. Las almas naturales y sintéticas se comportan de manera distinta frente a la humedad, y los alambres exteriores galvanizados no eliminan el riesgo de corrosión interna. La inspección y la lubricación deben adaptarse a las condiciones reales de exposición. No considere un acabado resistente a la corrosión como prueba de resistencia al calor.

Shandong Faster Technology Co., Ltd. suministra cables de acero con diámetros de 1–20 mm, además de eslingas personalizadas y cadenas. Sus capacidades de trefilado, cableado, cierre de cables e inspección constituyen una base para analizar conjuntamente el cable y su terminación. Para una aplicación concreta, la documentación pertinente es la especificación de la construcción seleccionada y la documentación del conjunto terminado, no la amplitud del catálogo.

Vale la pena considerar un cable de acero FC cuando la flexibilidad de manejo es importante y la exposición al calor y al aplastamiento se mantiene dentro de los límites documentados. Si en la aplicación predominan una presión considerable sobre el tambor, las temperaturas elevadas o la necesidad de un soporte interno más firme, compare una construcción adecuada con alma de acero. Antes de aprobar cualquiera de las opciones, confirme el material real del alma, la compatibilidad con el equipo, los límites de temperatura y la capacidad nominal del cable o la eslinga terminados.
