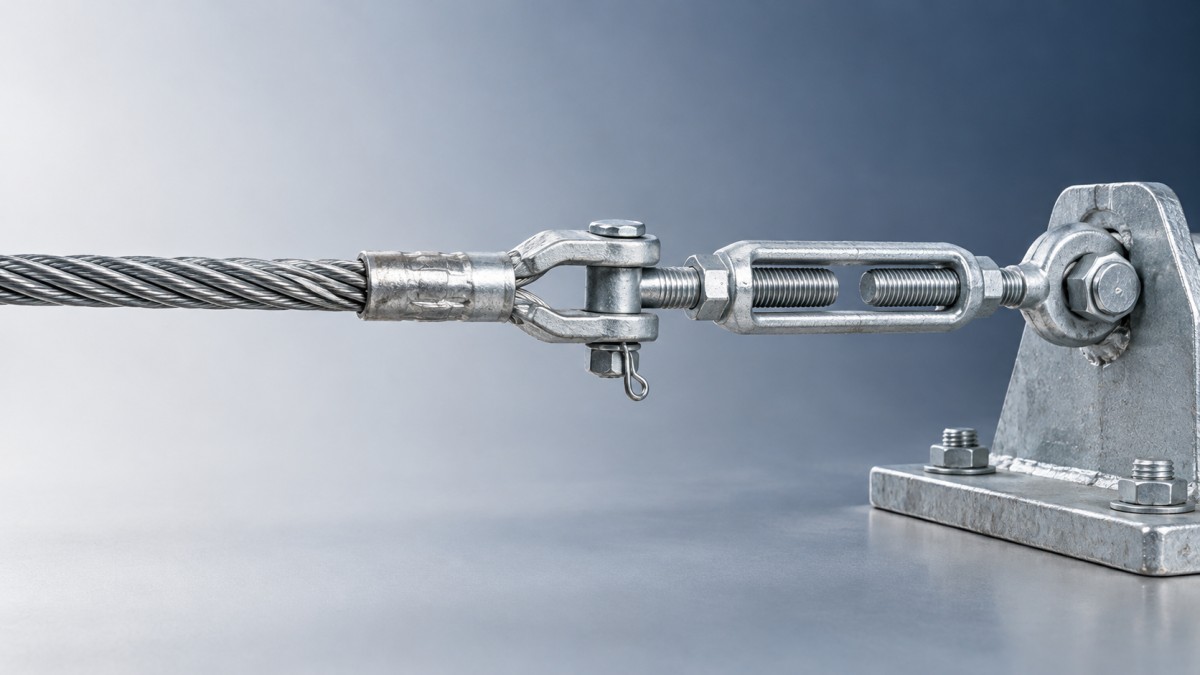

Cable de acero galvanizado 1x19 para cables de retenida: resistencia y opciones de terminación

El cordón galvanizado 1x19 es una opción adecuada para vientos sometidos a tensión sostenida y con poca flexión. Su construcción relativamente rígida ayuda a mantener una geometría estable, pero el diámetro por sí solo no permite determinar si ofrecerá un rendimiento fiable. La selección depende de la carga mínima de rotura documentada del cordón, de las cargas a las que está sometida la estructura y de la capacidad del conjunto completo de terminación.

Un punto de partida práctico es evaluar conjuntamente el cordón y sus accesorios terminales. Un cordón más resistente ofrece un beneficio limitado si la terminación se desliza, daña los alambres exteriores o provoca una curvatura pronunciada. Para los evaluadores técnicos, la decisión debe comenzar por los requisitos de carga y un método de terminación aprobado; después, se deben considerar el diámetro, la clase de resistencia, la protección contra la corrosión y los detalles de instalación.

Dónde encaja el 1x19 y cuándo su rigidez supone una limitación

La construcción 1x19 consta de diecinueve alambres dispuestos en un único cordón. En comparación con las construcciones flexibles de cable de varios cordones, tiene una flexibilidad limitada y es adecuada para elementos de soporte rectos sometidos a tensión. Por ello, resulta pertinente para mástiles arriostrados, postes y estructuras similares en las que el cable permanece prácticamente inmóvil tras la instalación.

La rigidez también impone ciertos límites. Un viento puede experimentar cambios de tensión por el viento u otras cargas de servicio sin doblarse repetidamente alrededor de una polea. Se trata de condiciones de funcionamiento distintas. La flexión repetida, los recorridos con curvas cerradas y la articulación en los extremos requieren una evaluación específica, ya que la fatiga localizada puede determinar el rendimiento incluso cuando la carga axial se mantiene por debajo del límite de resistencia del cordón.

Un cable flexible permite ver por qué la construcción y las dimensiones deben analizarse conjuntamente. Elcable de acero galvanizado con recubrimiento de PU 7x19 de 5 mm y 6 mm para cables de gimnasio utiliza una construcción de varios cordones para sistemas de cables de fitness. Las dimensiones indicadas distinguen entre un cable de acero de 3,2 mm recubierto hasta 5,0 mm y uno de acero de 4,0 mm recubierto hasta 6,0 mm. Estos diámetros con recubrimiento no permiten comparar su resistencia ni la compatibilidad de sus terminaciones con las de un cordón de arriostramiento sin recubrimiento del mismo diámetro exterior nominal.

Para una instalación con vientos, compruebe el recorrido real antes de seleccionar los herrajes. El cordón debe llegar a la terminación siguiendo el eje de carga previsto, sin que un soporte o un tensor lo desvíe lateralmente. Si el movimiento de la estructura cambia esa alineación, la conexión debe permitir una articulación adecuada. El cordón rígido no debe actuar como bisagra para absorber el movimiento.

Considere la resistencia como un requisito del conjunto

La carga mínima de rotura es el parámetro de resistencia inicial para seleccionar un cordón. Describe un umbral de rotura especificado bajo las condiciones de ensayo aplicables; no es una tensión de trabajo admisible. El diámetro y la clase de resistencia a la tracción de los alambres influyen en este valor, pero también importan los detalles de construcción y los requisitos de fabricación. Una oferta basada únicamente en el diámetro deja demasiados aspectos sin resolver para la aprobación técnica.

Solicite la carga mínima de rotura del cordón exacto ofertado, junto con su especificación y la documentación de inspección o ensayo que la respalde. Distinga entre la resistencia a la tracción del alambre y la carga de rotura del cordón completo: un valor de resistencia del material no puede considerarse sin más como la capacidad del cordón terminado.

La capacidad requerida se determina a partir del análisis de cargas de la estructura. La pretensión de instalación es solo uno de los componentes. El viento, el hielo cuando corresponda, los efectos de la temperatura, el desplazamiento estructural y el reparto desigual de la carga pueden modificar la tensión de los vientos. El ángulo del viento también importa, ya que la tensión necesaria para generar una fuerza de sujeción determinada depende de la geometría. Una disposición de vientos más tendida puede requerir una mayor tensión del cordón para proporcionar la misma sujeción horizontal.

El rendimiento de la terminación también debe incluirse en el cálculo. Cuando el método de diseño utiliza una eficiencia de terminación documentada, la carga mínima de rotura del cordón se ajusta en consecuencia antes de aplicar los factores de seguridad requeridos. Si la capacidad nominal de un conjunto se ha establecido directamente, utilice ese valor dentro de las condiciones especificadas. Evite combinar valores nominales calculados sobre bases diferentes.

Un porcentaje de eficiencia genérico tomado de una construcción de cable diferente no es una base sólida para la aprobación. El rendimiento puede depender del diámetro del cordón, la clase de los alambres, el recubrimiento, la geometría del accesorio y el procedimiento de instalación. El cuerpo terminal, el pasador, el grillete, el tensor y la conexión al anclaje también deben tener capacidades compatibles. El componente o la conexión pertinente más débil determina la capacidad útil del conjunto.

La rigidez requiere una verificación específica. Una flexibilidad reducida no significa que no haya elongación. La elongación elástica, el asentamiento inicial del conjunto y el movimiento de las conexiones pueden afectar la alineación y la pretensión. Cuando la posición o la deflexión del mástil sean sensibles, obtenga los datos pertinentes de carga-elongación del cordón y defina cómo se ajustará y comprobará la tensión tras la instalación.

Elija la terminación antes de confirmar el pedido del cordón

La selección de la terminación debe resolverse pronto, ya que puede condicionar la especificación del cordón y el proceso de instalación. Conviene evaluar tres opciones: empalmes preformados para vientos, terminales prensados y conjuntos de sockets diseñados para la aplicación. Cada opción requiere pruebas de compatibilidad con el cordón real.

Empalmes preformados para vientos

Un empalme preformado transfiere la carga mediante elementos helicoidales enrollados alrededor del cordón. Puede ser útil para instalaciones en campo, pero debe especificarse para la construcción, el diámetro, la clase de resistencia, el recubrimiento y el uso previsto del cordón. La similitud visual o la coincidencia del diámetro nominal no demuestran que sea intercambiable.

Evalúe el conjunto completo del empalme, incluido el guardacabo o los herrajes de conexión, el sentido de instalación, los requisitos de asentamiento y cualquier restricción de reutilización. Las instrucciones de aplicación del proveedor deben incluir explícitamente el cordón seleccionado. No debe suponerse que un empalme homologado para otra construcción de cordón de arriostramiento sea adecuado para 1x19.

Terminales prensados

Los terminales prensados pueden proporcionar conexiones terminales compactas y controladas, especialmente cuando los conjuntos se fabrican a medida. Su fiabilidad depende de que el terminal y el cordón sean compatibles, de que se utilicen las herramientas adecuadas y de que exista un procedimiento de prensado definido. Una compresión excesiva puede dañar los alambres; una compresión insuficiente puede dejar una capacidad de sujeción inadecuada.

Solicite los requisitos de compatibilidad del fabricante del terminal y los criterios de inspección del fabricante del conjunto. Los controles pertinentes pueden incluir las dimensiones finales, la identificación de las herramientas, la inspección visual y los ensayos de carga especificados. Una afirmación general de que un proveedor puede prensar eslingas de cable no demuestra que un terminal concreto esté homologado para este cordón de arriostramiento.

También debe tenerse en cuenta la posibilidad de ajuste en obra. Un conjunto terminado en fábrica debe adaptarse a la distancia real entre los puntos de conexión, las dimensiones de los terminales y el recorrido de ajuste suficiente del tensor para alcanzar la pretensión especificada.

Sockets y ojales fabricados en campo

Los sistemas de socket diseñados para la aplicación pueden ser adecuados para algunos usos, siempre que su diseño y procedimiento de preparación cubran el cordón seleccionado. Los sistemas de vertido y los mecánicos tienen controles de instalación distintos, y sus valores nominales no pueden trasladarse de un sistema a otro.

Los ojales fijados con clips requieren una evaluación especialmente cuidadosa. El cordón rígido 1x19 se resiste a curvarse alrededor de un guardacabo, y es posible que las instrucciones habituales para clips de cable de acero no contemplen esta construcción. Utilice esta configuración únicamente cuando el fabricante de los herrajes respalde explícitamente la aplicación exacta y proporcione información sobre la instalación y la capacidad. La misma verificación de compatibilidad se aplica a los sockets de cuña.

En cada terminación, examine la trayectoria de la carga: entrada del cordón, radio de apoyo, alineación, ajuste del pasador y holgura bajo tensión. Un accesorio puede tener una resistencia nominal adecuada y, aun así, la geometría circundante puede generar una flexión localizada perjudicial.

Especifique conjuntamente la protección contra la corrosión y las pruebas de aceptación

El galvanizado proporciona protección contra la corrosión, pero el término «galvanizado» no define la cantidad ni la calidad del recubrimiento, ni la vida útil prevista. La especificación del cordón debe indicar los requisitos de recubrimiento aplicables y las pruebas que se utilizarán para demostrar su cumplimiento. La exposición a la sal, los contaminantes industriales, la humedad persistente y la abrasión pueden modificar el nivel de protección necesario.

Las terminaciones requieren especial atención, ya que pueden retener humedad, ocultar la superficie del cordón o dañar el zinc durante el montaje. Especifique acabados compatibles para los accesorios y, cuando sea necesario, un tratamiento aprobado para las zonas expuestas o dañadas. Las cubiertas protectoras también requieren una estrategia de drenaje e inspección; si se acumula agua alrededor de una conexión terminal, puede frustrarse el propósito de la cubierta.

Para una comparación técnica, un paquete de compra útil debería indicar:

• La construcción del cordón, el diámetro nominal y la tolerancia, la clase de resistencia, la carga mínima de rotura y la especificación aplicable.
• Los requisitos del recubrimiento galvanizado y la documentación de aceptación correspondiente.
• El fabricante y el tipo de terminación, las pruebas de compatibilidad, la capacidad del conjunto y el procedimiento de instalación.
• La longitud del conjunto terminado, los puntos de referencia para medirla, el margen de ajuste y las inspecciones o pruebas requeridas.
• La pretensión de instalación, el método de ajuste de la tensión y las medidas previstas para las inspecciones posteriores.

La facilidad de inspección debe influir tanto en la selección como la comodidad del montaje inicial. La conexión terminada debe permitir detectar de manera práctica deslizamientos, alambres rotos, corrosión, herrajes sueltos o pérdida de tensión. Antes de la instalación, establezca criterios de aceptación y sustitución adecuados para la estructura y el sistema de accesorios.

Una oferta resulta técnicamente útil cuando identifica una especificación del cordón y una configuración de terminación compatible que, en conjunto, satisfacen la carga de diseño. Si solo indica un diámetro, una afirmación de resistencia y una fotografía del accesorio, el siguiente paso es obtener las pruebas que faltan sobre el conjunto antes de comprometerse con esa combinación.
