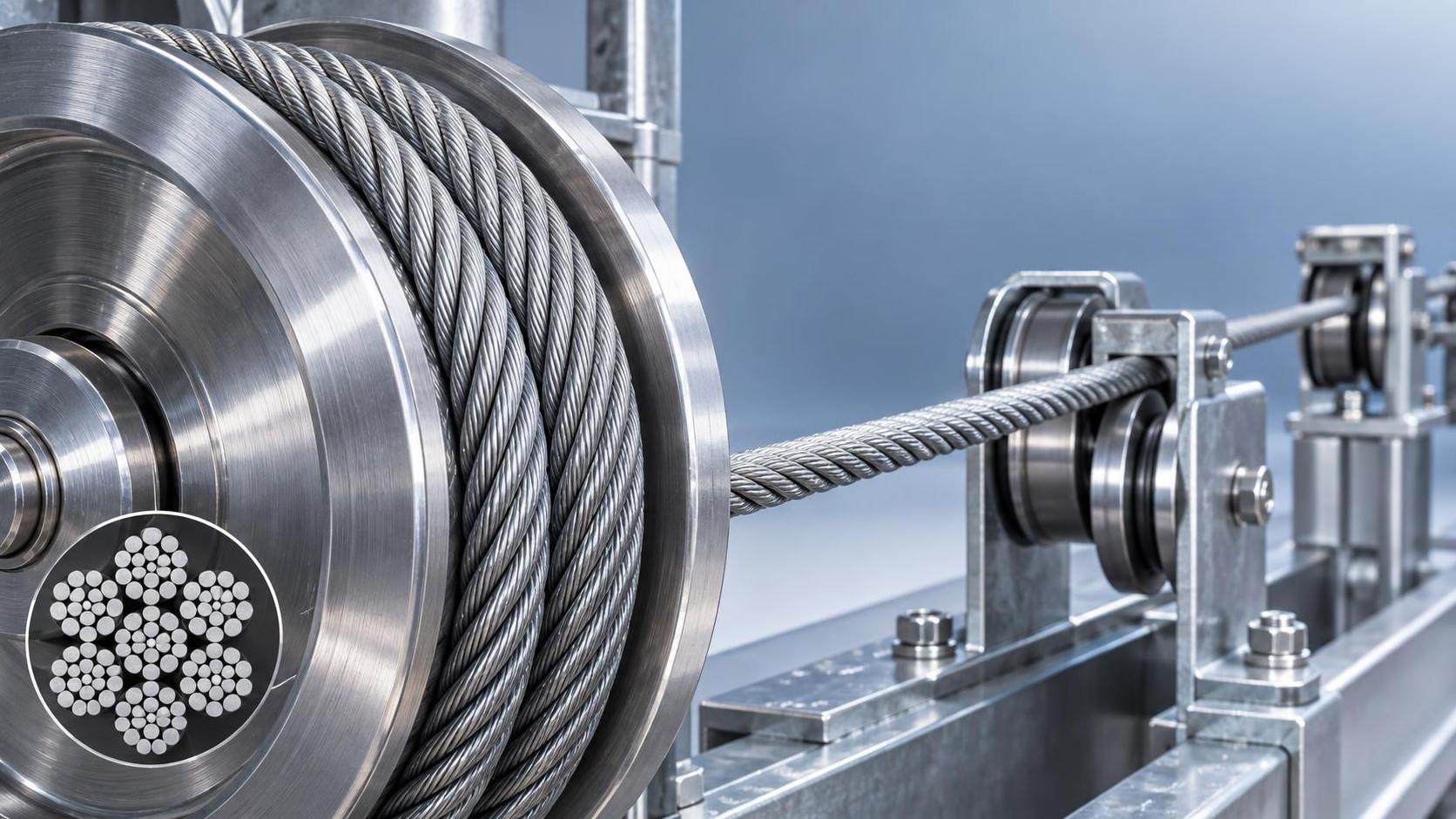

Cómo se comporta el cordón de alambre de acero 7x7 en flexiones repetidas

Un cordón de alambre de acero de 7x7 se dobla con mayor facilidad que un alambre macizo único del mismo diámetro exterior porque sus 49 alambres individuales pueden moverse ligeramente dentro de la construcción. Sin embargo, bajo flexión repetida, esa flexibilidad tiene un límite. Cada paso sobre una polea, rodillo, guía o punto de anclaje produce esfuerzos alternos de tracción y compresión en los alambres exteriores. A lo largo de muchos ciclos, pueden iniciarse pequeñas grietas superficiales en zonas sometidas a alta tensión y crecer hasta provocar roturas de alambres. El cordón puede conservar una capacidad considerable de tracción estática mientras su condición de fatiga por flexión ya se ha deteriorado.

La construcción 7x7 consta de siete cordones, cada uno formado por siete alambres. Se selecciona habitualmente cuando se requiere flexibilidad moderada, estabilidad dimensional y una resistencia relativamente buena a la rotación en cables de control, pequeños polipastos, dispositivos de tracción, mecanismos de contrapeso y conjuntos móviles similares. Su rendimiento ante flexiones repetidas depende menos de la fuerza nominal de rotura por sí sola que de la relación entre la construcción del cordón y la trayectoria de flexión real.

Qué sucede durante cada ciclo de flexión

Cuando un cordón de alambre de acero de 7x7 pasa alrededor de una superficie curva, los alambres situados en el exterior de la curva se alargan, mientras que los más próximos al interior se comprimen. Cuando el cordón se endereza o se dobla en la dirección opuesta, el esfuerzo se invierte. Esta inversión repetida es más perjudicial que una tracción recta sostenida porque el daño por fatiga se acumula en la superficie del alambre, especialmente cuando la presión de contacto, la abrasión o la corrosión ya han alterado la superficie.

Los alambres más exteriores suelen ser los primeros que deben inspeccionarse. Experimentan la mayor deformación por flexión y también están expuestos al contacto con poleas y guías. Por lo tanto, un alambre exterior roto no es simplemente un defecto estético. Su ubicación es importante: las roturas agrupadas cerca de un punto de entrada de polea, una terminación o una zona de cruce sugieren fatiga o abrasión localizada, mientras que las roturas distribuidas a lo largo de una longitud mayor pueden indicar una incompatibilidad más amplia entre el cordón y el sistema de flexión.

El movimiento interno también afecta al resultado. Durante la flexión, los alambres individuales y los subconjuntos de cordones ajustan su posición unos respecto de otros. Una lubricación adecuada reduce la fricción metal con metal durante este movimiento. Si el lubricante se ha secado, se ha eliminado por lavado o se ha cargado de polvo abrasivo, puede producirse daño por rozamiento entre los alambres incluso cuando la superficie exterior parece aceptable.

El diámetro de flexión modifica el resultado de fatiga

La variable de instalación más influyente es el diámetro de la polea o del rodillo en relación con el diámetro del cordón. Un radio de flexión pequeño obliga a una curvatura más pronunciada en cada alambre y aumenta el esfuerzo cíclico. Por ello, el mismo cordón 7x7 puede presentar una vida útil muy diferente en dos máquinas que operan con la misma carga: una puede guiarlo alrededor de una polea lisa de tamaño adecuado, mientras que la otra lo arrastra repetidamente sobre una polea estrecha o un borde cerrado.

El diámetro nominal del cordón por sí solo no basta para determinar la idoneidad. El perfil de la garganta debe sostener el cordón sin pellizcarlo, aplanarlo ni permitir un movimiento lateral excesivo. Una garganta demasiado estrecha crea un contacto concentrado y puede aplastar los alambres exteriores. Una demasiado ancha puede permitir vibración, torsión y desgaste irregular. La desalineación entre poleas crea otro problema: el cordón roza contra una brida o entra en la garganta con un ángulo, combinando la fatiga por flexión con el desgaste abrasivo.

La flexión inversa merece una atención específica. Un cordón que se dobla repetidamente en una dirección y después se dobla de inmediato en la dirección opuesta está sometido a una inversión de esfuerzos más severa que uno que recorre una sola curva constante. Las trayectorias de recorrido cortas con rodillos muy próximos pueden generar esta condición incluso cuando cada rodillo individual parece aceptable.

Construcción, calidad del alambre y condición superficial

Un cordón de alambre de acero 7x7 ofrece un equilibrio práctico entre flexibilidad y resistencia al daño superficial, pero no es la construcción más flexible disponible. Las construcciones de alambres más finos y mayor número de alambres generalmente toleran mejor radios de flexión más pequeños porque la deformación se distribuye entre alambres individuales más pequeños. También pueden ser más susceptibles a la abrasión, el aplastamiento y la contaminación en servicios exigentes. Por lo tanto, la selección debe reflejar el mecanismo de fallo predominante, en lugar de considerar la flexibilidad como un beneficio aislado.

El grado de resistencia a la tracción del alambre también modifica el equilibrio. Los alambres de mayor resistencia pueden soportar más carga, pero pueden ser menos tolerantes cuando existen flexiones severas, impactos o mala alineación. Una especificación basada únicamente en la fuerza mínima de rotura puede favorecer involuntariamente una opción de alta resistencia que tenga una vida de fatiga más corta en un mecanismo con recorrido cerrado. El rango de tensión previsto, el radio de flexión, la frecuencia de ciclos y la exposición ambiental deben evaluarse conjuntamente.

El alambre galvanizado puede proporcionar una protección útil donde la humedad favorece la corrosión, pero el recubrimiento no elimina las preocupaciones de fatiga. Las picaduras de corrosión actúan como concentradores de tensión; una vez que se desarrolla una picadura, una grieta cíclica puede iniciarse con una tensión local inferior a la necesaria sobre una superficie limpia. El alambre brillante puede ser adecuado en un recinto seco y controlado, mientras que el cordón galvanizado suele ser más apropiado en condiciones húmedas, exteriores, agrícolas, portuarias o de almacenamiento intermitente. En ambos casos, el agua atrapada, los residuos químicos y los depósitos compactados deben tratarse antes de que inicien daños superficiales.

El patrón de carga importa tanto como la carga máxima

Un cordón que funciona por debajo de su capacidad estática aún puede fallar debido a flexiones repetidas. La tensión máxima es solo una parte del historial de carga. Los arranques y paradas rápidos, las transiciones de flojo a tenso, la oscilación y las cargas de choque aumentan el rango de esfuerzos que experimentan los alambres. Una tensión moderada y estable que pasa sobre una polea de tamaño correcto es fundamentalmente diferente de un cordón con carga ligera que se tensa bruscamente de forma repetida después de que se produce holgura.

La sobrecarga puede dejar evidencias visibles, como alargamiento, deformación o zonas aplanadas. La fatiga suele ser menos evidente al principio. El cordón puede permanecer visualmente recto y funcional hasta que aparecen roturas de alambres individuales. Por este motivo, un registro de inspección debe distinguir entre los indicadores de sobrecarga por tracción y los indicadores de fatiga por flexión, en lugar de tratar cada defecto como una condición genérica de desgaste.

La inspección debe centrarse en las zonas de flexión

La inspección es más significativa donde el cordón cambia de dirección, entra en un accesorio, contacta con una guía o realiza ciclos en un rango de recorrido corto. Limpiar primero la superficie es importante porque la grasa vieja y la suciedad incrustada pueden ocultar alambres fracturados. Siempre que sea posible, el cordón debe observarse mientras está relajado y, a continuación, durante un ciclo de movimiento controlado para identificar rozamiento, vibración, contacto intermitente o un cambio en la línea de tracción.

Las roturas de alambres deben registrarse por ubicación y concentración, no simplemente contarse en todo el conjunto. Un pequeño número de roturas agrupadas en una longitud corta en el mismo punto de flexión puede ser más significativo que roturas aisladas a lo largo de una sección larga sin contacto. Los cambios de diámetro, la reducción de la compactación del paso, la corrosión, la decoloración por calor y los accesorios terminales dañados también afectan la decisión de retirar el cordón de servicio. Las instrucciones aplicables del equipo y los requisitos de inspección vigentes deben definir los límites de aceptación para la instalación específica.

Mantenimiento del rendimiento de fatiga después de la instalación

La lubricación debe alcanzar los espacios entre los alambres, además de la superficie exterior. Un recubrimiento superficial espeso que no puede penetrar en el cordón puede hacer que parezca protegido mientras continúa el rozamiento interno. El lubricante también debe ser adecuado para el entorno: debe mantenerse eficaz bajo la temperatura esperada, la exposición al agua, el polvo y las condiciones de contacto, sin atraer una contaminación abrasiva excesiva.

El corte y la terminación requieren cuidado porque un extremo dañado puede introducir torsión o aflojar el paso. El cordón debe asegurarse antes de cortarlo y los accesorios deben corresponder a la trayectoria de carga prevista. Una terminación que fuerza una flexión repentina inmediatamente fuera del accesorio desplaza el daño por fatiga a una sección corta y difícil de inspeccionar.

Cuando el servicio incluye amarre, remolque o elevación ligera con flexiones intermitentes, no debe sustituirse la construcción únicamente porque dos productos tengan valores similares de diámetro o fuerza de rotura. Por ejemplo,Cable de acero galvanizado 6x12+7FC de 3-12 mm para amarre, remolque, carga ligera y agricultura tiene una construcción de cable y una disposición de alma de fibra diferentes de las del cordón 7x7. Su flexibilidad, soporte interno y comportamiento sobre poleas deben evaluarse según el servicio real, en lugar de suponerse intercambiables.

La fiabilidad ante flexiones repetidas se consigue controlando todo el sistema: una construcción adecuada, superficies de flexión limpias y correctamente dimensionadas, tensión estable, lubricación conservada y acción temprana cuando aparece daño localizado. Un cordón que se desplaza suavemente por una trayectoria correcta mostrará un patrón de fatiga muy diferente al de uno obligado a compensar una geometría deficiente en cada ciclo.
