Cómo confirmar que un alma de cable de acero de 16 mm es compatible con la construcción del cable

Confirmar que un alma de cable de acero de 16 mm sea compatible con la construcción de cable especificada no es un mero trámite documental. Para los inspectores de calidad y responsables de seguridad, constituye una protección práctica frente a un cable que parece correcto al recibirse, pero se comporta de forma inadecuada bajo carga. Un alma inadecuada puede modificar el diámetro, la flexibilidad, la resistencia al aplastamiento, la retención de lubricante y la vida útil del cable, a veces incluso antes de que llegue al lugar de izaje.

El primer punto que debe establecerse es simple, pero a menudo se malinterpreta: «16 mm» normalmente se refiere aldiámetro nominal final del cable, no necesariamente al diámetro del alma. Las dimensiones y el tipo de alma deben ser adecuados para el patrón de torones, el paso, las calidades de alambre y las condiciones de operación previstas. Un cable de 16 mm con alma de fibra no es intercambiable con un producto de 16 mm con alma independiente de cable de acero (IWRC), aunque ambos lleven la misma indicación de diámetro nominal.

Comience con la designación completa del cable

Una inspección correcta comienza con la especificación de compra, el certificado de fábrica o la etiqueta del cable. No evalúe el alma de forma aislada. Revise la designación completa, que puede incluir elementos como:

• Diámetro nominal del cable: 16 mm
• Construcción, como 6×19, 6×36, 8×19 u otro patrón especificado
• Tipo de alma: alma de fibra (FC), alma de acero (WSC) o alma independiente de cable de acero (IWRC)
• Dirección y tipo de paso
• Acabado del alambre, incluidas opciones de acero brillante, galvanizado, acero inoxidable o revestimiento plástico
• Grado de resistencia, fuerza mínima de rotura y norma aplicable

Por ejemplo, un cable IWRC de 16 mm y 6×36 generalmente presenta una geometría interna distinta de un cable FC de 16 mm y 6×19. El primero suele seleccionarse cuando se requiere una mayor resistencia al aplastamiento, mayor resistencia o rendimiento en enrollamiento multicapa. El segundo puede ofrecer mayor flexibilidad en aplicaciones donde la fatiga por flexión es la preocupación principal. Ninguno es «mejor» sin considerar el ciclo de trabajo, la disposición del tambor, el diámetro de las poleas, el patrón de carga y la exposición ambiental.

Qué función cumple realmente el alma dentro de un cable de 16 mm

El alma sostiene los torones exteriores y ayuda a mantener el perfil redondo del cable. También influye en cómo se distribuye la presión de contacto cuando el cable se flexiona sobre poleas o se enrolla en un tambor. Si el alma es demasiado pequeña, los torones exteriores pueden perder el soporte adecuado, provocando deformación, aplanamiento o desgaste acelerado. Si es demasiado grande o no está bien adaptada al proceso de cierre, el cable puede volverse excesivamente rígido, irregular o difícil de compactar correctamente.

Las almas de fibra, ya sean naturales o sintéticas, pueden proporcionar flexibilidad y retener lubricante. Sin embargo, son más vulnerables a la compresión, al deterioro relacionado con la humedad y a condiciones de temperatura elevada que un alma de acero. Un IWRC es en sí mismo un pequeño cable de acero que soporta con mayor firmeza los torones exteriores. Se especifica habitualmente para aplicaciones exigentes de elevación, minería, operaciones marinas e izaje, pero aun así debe corresponderse con la construcción prevista en lugar de seleccionarse simplemente por ser de acero.

Para los equipos de control de calidad, la pregunta crítica no es «¿Hay un alma?», sino «¿Este alma proporciona la construcción final, el diámetro, el rendimiento mecánico y las características de manipulación correctos?».

Una secuencia práctica de confirmación para la inspección de recepción

Comience con la verificación documental antes de abrir bobinas o cortar muestras. Haga coincidir el certificado del proveedor con la línea del pedido, incluida la construcción del cable, el diámetro nominal, el acabado, el grado y la designación del alma. Si el certificado solo indica «alma de acero» sin identificar WSC o IWRC cuando esta distinción sea importante, solicite una aclaración. Una terminología imprecisa puede ocultar una incompatibilidad.

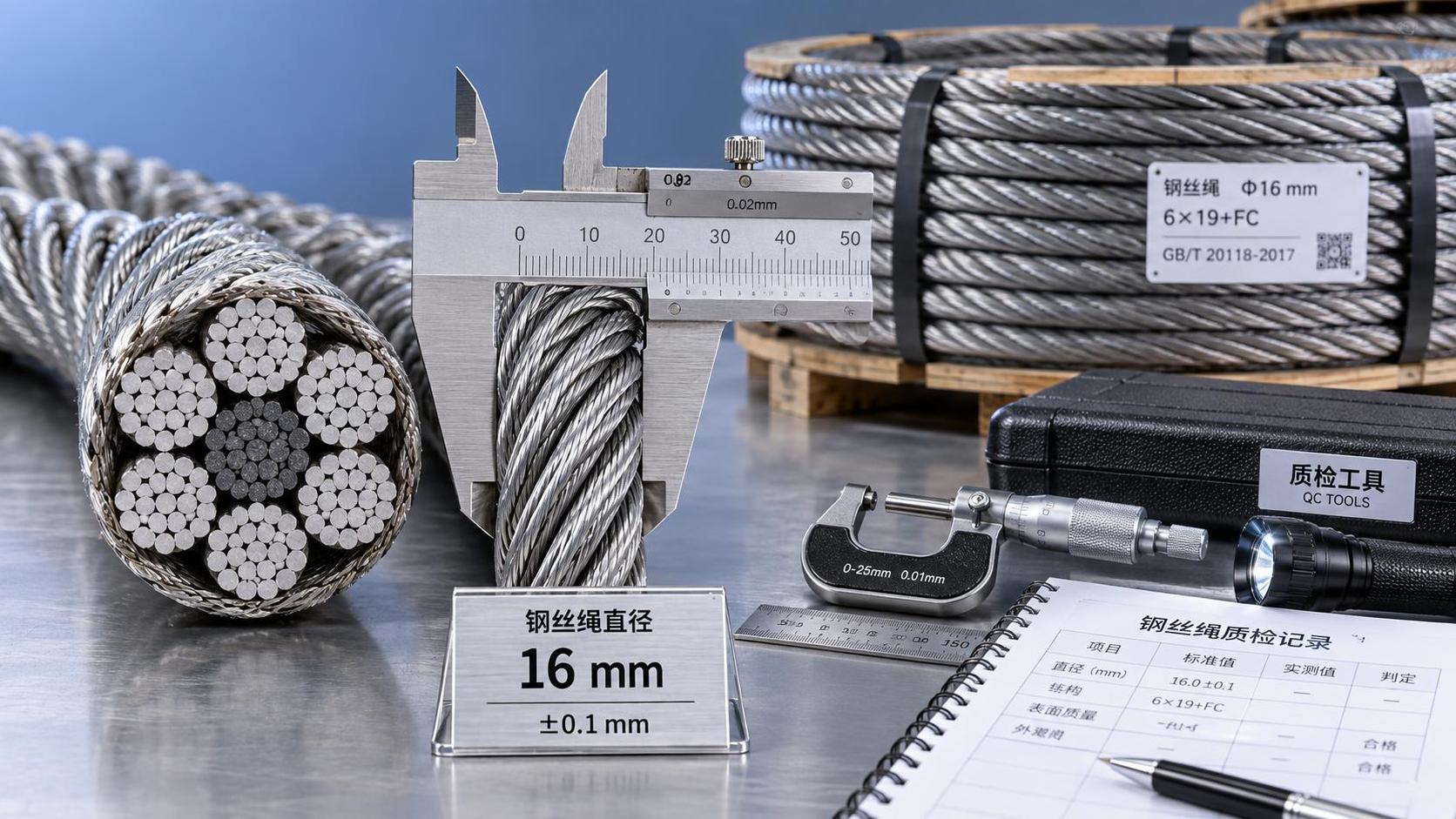

A continuación, mida el diámetro del cable terminado con un calibrador adecuado para cables. Las mediciones deben tomarse en varias posiciones a lo largo de una sección recta y sin carga, evitando zonas visiblemente deformadas y tomando lecturas sobre la corona de torones opuestos en lugar de en los valles. Compare los valores registrados con la tolerancia indicada en la norma de producto aplicable, la especificación contractual o los datos aprobados del fabricante. No aplique una tolerancia genérica de una construcción o norma de cable diferente.

Después, inspeccione visualmente el cable en busca de señales de que el alma y los torones exteriores no funcionan como una sola unidad. Las señales de advertencia incluyen:

• Separación desigual entre torones o huecos pronunciados entre ellos
• Un perfil de cable que parece ovalado, flojo o inestable
• Abultamientos locales, depresiones o un efecto de «protrusión del alma»
• Longitud de paso inconsistente a lo largo de la sección inspeccionada
• Torones exteriores que se desplazan de forma anormal cuando el cable se flexiona suavemente

Estas observaciones no demuestran por sí solas una incompatibilidad del alma, pero justifican la cuarentena y una evaluación adicional. El corte de una muestra corta para examen destructivo solo debe realizarse conforme al plan de inspección del sitio y después de preservar la trazabilidad. En un extremo cortado, el inspector puede confirmar si el tipo de alma corresponde al pedido y si los torones exteriores se asientan uniformemente a su alrededor.

Compruebe la compatibilidad de la construcción, no solo el diámetro

Es posible que un cable mida aproximadamente 16 mm y aun así sea incorrecto para la aplicación. El diámetro por sí solo no confirma el número de torones, la disposición de los alambres, el diseño del alma ni la clase de fuerza de rotura. En las operaciones de elevación, esta distinción es especialmente importante porque los cambios en la construcción pueden alterar la resistencia del cable a la abrasión, la fatiga, la rotación, el aplastamiento y la deformación.

Una comparación útil para el control de calidad consiste en colocar los datos de construcción aprobados junto al registro del producto real. Verifique el número de torones exteriores, el patrón aproximado de los alambres cuando sea visible, la dirección de paso y la identificación del alma. Cuando el cable se utilice en un sistema de elevación regulado, consulte la edición especificada para el proyecto de ISO, EN, ASTM, API u otra norma aplicable, en lugar de suponer que una designación internacional cubre todos los casos de uso.

Los responsables de seguridad también deben confirmar que la construcción seleccionada es adecuada para el equipo. Un cable de 16 mm con alma de acero puede ser apropiado para el enrollamiento multicapa en tambor o para fuerzas de compresión elevadas, mientras que una instalación que implique flexiones repetidas sobre poleas relativamente pequeñas puede requerir una construcción elegida específicamente por su rendimiento a la fatiga. El fabricante del cable, el manual del equipo y el plan de izaje deben indicar la misma dirección.

Errores comunes que generan riesgos evitables

Un error frecuente es aceptar «alma de 16 mm» como una especificación completa. La expresión está incompleta a menos que identifique claramente si 16 mm se refiere al diámetro final del cable o a un componente de alma independiente. En la mayoría de los documentos de adquisición, la redacción deseada debe indicar el diámetro terminado y la construcción completa del cable, como «16 mm, 6×36, IWRC», seguida del grado, acabado, paso y norma requeridos.

Otro error consiste en sustituir un cable con alma de fibra por un cable IWRC porque el diámetro exterior y el aspecto general son similares. Esta sustitución puede afectar la fuerza mínima de rotura, la resistencia al aplastamiento en el tambor y el comportamiento de servicio esperado. Nunca debe aceptarse sin una revisión de ingeniería.

Por último, evite evaluar la conformidad únicamente a partir de una fotografía del producto o de la etiqueta de la bobina. La etiqueta es importante para la trazabilidad, pero debe estar respaldada por certificados, comprobaciones dimensionales, examen visual y, cuando sea necesario, ensayos independientes. Una aceptación fiable se basa en varias evidencias, no en una sola marca tranquilizadora.

Considere el conjunto completo de elevación

La selección del cable de acero es solo una parte de la seguridad en las operaciones de elevación. Los ganchos, eslabones maestros, grilletes, eslingas de cadena y puntos de conexión deben tener límites de carga de trabajo adecuados y ser compatibles con el método de elevación. Cuando un trabajo requiera aparejos alternativos o complementarios, una opción documentada como laEslinga de cadena de elevación de 6-22 mm, 1, 2, 3 o 4 ramales, cadena soldada G80 con gancho puede evaluarse de acuerdo con el plan de izaje, el ángulo de los ramales, la geometría de la carga y los requisitos de inspección aplicables. Una eslinga de cadena no debe considerarse un sustituto automático del cable de acero; cada sistema presenta diferentes consideraciones de manipulación, inspección y aplicación.

Incorpore los criterios de aceptación en el pedido, no después de la entrega

La forma más eficaz de confirmar que un alma de cable de acero de 16 mm se ajusta a la construcción de su cable es hacer que el requisito sea inequívoco antes de la producción o adquisición. Especifique la construcción del cable, el tipo de alma, el diámetro nominal, la referencia de tolerancia, el acabado del material, el requisito mecánico, el uso previsto y los documentos de certificación. Para servicios críticos de elevación o marinos, acuerde por adelantado los requisitos de muestreo, marcado, trazabilidad y cualquier inspección por terceros.

Los fabricantes que controlan el trefilado, el trenzado de torones, el cierre de cables y la inspección final están mejor posicionados para mantener la consistencia desde el alambre en bruto hasta el cable terminado. Aun así, la inspección de recepción sigue siendo esencial. Un cable de 16 mm cuidadosamente comprobado aporta al equipo de elevación algo más valioso que una etiqueta correcta: la confianza de que la construcción interna respalda el trabajo para el que fue seleccionado.
