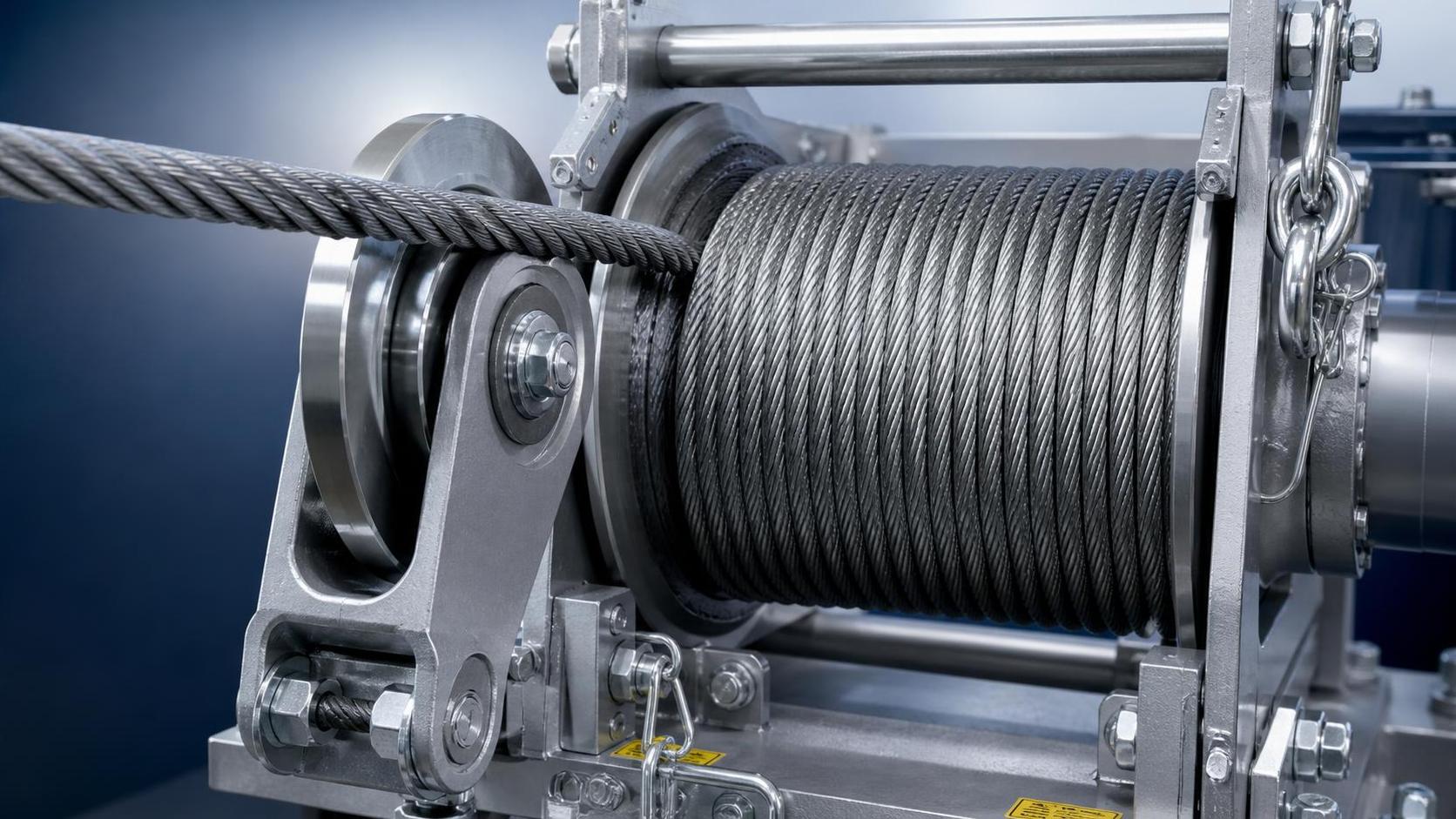

Cómo elegir un cable de acero según la carga, los ciclos de flexión, el entorno y el factor de seguridad

Saber cómo elegir un cable de acero no consiste simplemente en ajustar un diámetro a una carga de elevación declarada. Para un director de proyecto, el cable forma parte de un sistema de trabajo que incluye el polipasto o cabrestante, poleas, tambores, terminales, ángulos de eslinga, forma de la carga, entorno operativo y rutina de inspección. Un cable que parece adecuado en una tabla de capacidad puede desgastarse prematuramente, aplastarse en el tambor, corroerse internamente o generar una elevación insegura si se ignoran estas condiciones.

El proceso de selección más fiable comienza con el servicio real, en lugar de con el catálogo de productos. Pregunte qué transportará el cable, con qué frecuencia se doblará, dónde operará y qué sucederá si falla un componente. Estas respuestas conducen a una especificación más justificable que elegir la mayor resistencia nominal disponible.

Comience con la carga real, no solo con la carga nominal

El primer cálculo debe identificar la carga máxima a la que estará sometido el cable durante el servicio. Esta puede incluir el elemento elevado, la viga de elevación, el bloque de gancho, los herrajes de aparejo, los accesorios y cualquier efecto dinámico provocado por el arranque, la parada, el enganche o la manipulación desigual. El peso estático es solo una parte del panorama. Las operaciones de elevación en construcción, manipulación portuaria, minería y embarcaciones suelen generar movimientos que deben considerarse durante la revisión de ingeniería.

En los conjuntos de eslingas, la distribución de la carga merece especial atención. Una brida de cuatro ramales no significa automáticamente que los cuatro ramales compartan la carga por igual. El centro de gravedad de la carga, la posición de los puntos de izaje, el ángulo de los ramales y la rigidez del objeto pueden hacer que uno o dos ramales soporten más carga de la prevista. En los trabajos prácticos de elevación, una carga estable y puntos de izaje correctamente posicionados suelen ser más valiosos que añadir ramales sin confirmar cómo se tensarán realmente.

La fuerza mínima de rotura del cable de acero, el límite de carga de trabajo y la capacidad del conjunto completo están relacionados, pero no son intercambiables. Los terminales, ganchos, anillos maestros, casquillos y la geometría de la eslinga pueden determinar la capacidad final. El factor de seguridad adecuado debe determinarse según el tipo de equipo, el servicio previsto, las normativas aplicables y la norma local o del proyecto que rija, y no elegirse informalmente a partir de una regla general.

Los ciclos de flexión suelen determinar la vida útil del cable

Un cable utilizado como elemento de sujeción fijo tiene un perfil de vida útil muy distinto al de uno que se desplaza repetidamente sobre poleas y se enrolla a través de múltiples capas del tambor. Cada flexión genera tensión entre los alambres. Con el tiempo, esta fatiga por flexión puede provocar roturas de alambres incluso cuando el cable nunca se aproxima a su carga nominal máxima.

Aquí es donde importa la construcción del cable. Una construcción más flexible con un mayor número de alambres más pequeños puede rendir mejor cuando la flexión repetida es la principal preocupación. Una construcción con menos alambres exteriores y de mayor tamaño puede ofrecer una mayor resistencia a la abrasión en una aplicación de servicio exigente, pero puede no ser la mejor opción para un sistema de reenvío de alto ciclo. No existe una construcción universalmente “mejor”; el ciclo de trabajo determina la solución de compromiso.

La disposición de las poleas y del tambor debe revisarse al mismo tiempo. El diámetro de la polea, el estado de la garganta, el ángulo de desvío, las ranuras del tambor y el enrollamiento multicapa afectan a la fatiga y al aplastamiento. Un cable cuidadosamente seleccionado para una grúa puede seguir dañándose rápidamente por una garganta desgastada o un patrón de enrollamiento deficiente. Si un cable de reemplazo falla repetidamente en la misma ubicación, debe inspeccionarse la geometría del equipo antes de volver a cambiar el grado del cable.

Adapte el cable a la corrosión, la abrasión y la contaminación

La exposición ambiental se subestima con frecuencia durante la compra. El cable de acero brillante puede ser adecuado para uso interior controlado cuando se mantienen la lubricación y la inspección, pero no es automáticamente apropiado para obras de construcción húmedas, puertos, equipos de pesca o elevación marina. La sal, el agua estancada, los productos químicos transportados por el aire, el polvo y las partículas abrasivas hacen más que afectar la apariencia; pueden acelerar el desgaste superficial y dificultar la detección del deterioro interno.

El cable de acero galvanizado se considera habitualmente cuando se necesita resistencia a la corrosión sin recurrir al acero inoxidable. El acero inoxidable puede justificarse en entornos corrosivos más exigentes, aunque su selección debe basarse igualmente en la exposición específica, los requisitos mecánicos y el coste de reemplazo durante el ciclo de vida. Los cables recubiertos de plástico pueden ayudar en aplicaciones que requieren protección superficial, identificación o menor daño por contacto, pero el recubrimiento también debe inspeccionarse porque puede ocultar corrosión o alambres rotos debajo de él.

En servicios abrasivos, considere más allá de la protección contra la corrosión. El contacto con bordes afilados, poleas dañadas, mineral, hormigón o estructuras de acero puede eliminar rápidamente material de los alambres exteriores. La protección de bordes, la correcta colocación de la eslinga y evitar la carga lateral en los ganchos son controles operativos, no accesorios opcionales. Ninguna construcción de cable puede compensar el arrastre de una eslinga cargada sobre un borde afilado sin protección.

Elija el alma y la construcción según el equipo

La selección del alma afecta al alargamiento, la resistencia al aplastamiento, la flexibilidad y el comportamiento en el tambor. Un alma de fibra puede proporcionar flexibilidad y almacenamiento de lubricante en aplicaciones adecuadas. Un alma independiente de cable de acero (IWRC) generalmente ofrece mayor resistencia al aplastamiento y menor alargamiento, lo que puede ser útil en condiciones exigentes de elevación, izaje y enrollamiento multicapa. La elección debe reflejar el diseño de la máquina, en lugar de una preferencia general por un tipo de alma.

Las construcciones comunes como 6x19, 6x24, 6x37, 7x19 y 19x7 se eligen para distintos equilibrios entre flexibilidad, resistencia a la abrasión, comportamiento rotacional y necesidades de manipulación. Por ejemplo, un proyecto que implique un ramal móvil sobre poleas debe generar una conversación diferente a la de una eslinga corta de longitud fija. Indique al proveedor si el cable es para un cabrestante, equipos relacionados con ascensores, una eslinga de elevación, un tirante, una aplicación marina o un servicio de tracción. “Uso general” rara vez es información suficiente para especificar correctamente un cable crítico.

Considere el conjunto de eslinga como un sistema

Cuando la tarea requiere aparejos en lugar de cable a granel, los detalles del conjunto son importantes: longitud de los ramales, holgura del anillo maestro, tamaño del guardacabo, método de empalme mecánico o casquillo, tipo de gancho, estado del pestillo y la disposición de enganche prevista. Un conjunto de cuatro ramales puede ofrecer una buena estabilidad de carga cuando esta está correctamente equilibrada y cada ramal está configurado para trabajar según lo previsto.

Para elevaciones pesadas que requieren accesorios terminales preinstalados, un conjunto como laEslinga de cable de acero de 4 ramales de acero al carbono con gancho de ojo con pestillo para elevación pesada puede evaluarse como parte del plan de aparejo. Sus ojos con guardacabos formados mecánicamente, anillo maestro oblongo y ganchos con pestillo responden a necesidades prácticas de conexión, pero el equipo del proyecto debe verificar el ángulo de los ramales, la capacidad total del conjunto, la compatibilidad de los ganchos y el equilibrio de la carga antes de usarlo. Nunca se debe seleccionar una eslinga solo porque el número de ramales parezca tranquilizador.

Incorpore el factor de seguridad en la decisión y después manténgalo

El factor de seguridad no sustituye la inspección ni el uso correcto. Es un margen de diseño aplicado dentro de un marco aprobado de elevación u operación. Una vez que el cable entra en servicio, su condición cambia. Los alambres rotos, la corrosión, la reducción de diámetro, las cocas, el efecto de jaula de pájaro, los daños por calor, las secciones aplastadas y los terminales dañados pueden requerir medidas de acuerdo con los criterios de inspección pertinentes y los procedimientos del sitio.

Una pregunta útil durante la compra es: ¿quién inspeccionará este cable y qué información tendrá? Los detalles trazables del producto, la construcción, el diámetro, el tipo de alma, el acabado y la configuración del conjunto hacen que la inspección y el reemplazo posteriores sean más controlados. Esto es especialmente importante cuando diferentes cuadrillas manipulan equipos de elevación en distintos turnos o sitios.

Qué proporcionar al solicitar una cotización

Una solicitud completa debe indicar la carga máxima de trabajo, la disposición de elevación o tracción, el número de ramales o patas, la frecuencia de operación, la información sobre poleas y tambor cuando corresponda, la longitud requerida, las condiciones ambientales, los accesorios terminales y los requisitos aplicables del proyecto. Las fotos o los planos son valiosos al reemplazar una eslinga existente o cuando los espacios libres son reducidos.

Los fabricantes que controlan el trefilado, el cableado, el cierre del cable y la inspección del producto terminado normalmente pueden proporcionar comentarios técnicos más útiles porque pueden analizar conjuntamente la construcción y el procesamiento. Shandong Faster Technology Co., Ltd., por ejemplo, suministra cables de acero galvanizados, de acero inoxidable y recubiertos de plástico con diámetros de 1–20 mm, junto con procesamiento personalizado de eslingas y grados de cadena desde G30 hasta G100. Esta capacidad integrada de cable-eslinga-cadena resulta útil cuando un proyecto necesita revisar conjuntamente los puntos de conexión y los componentes de elevación, en lugar de adquirirlos como artículos no relacionados.

Por lo tanto, la respuesta práctica a cómo elegir un cable de acero no es “elegir el cable más resistente”. Elija el cable y el conjunto que se adapten a la trayectoria de carga, la exposición a flexión, el entorno, la geometría del equipo y el margen de seguridad requerido, y asegúrese de que el plan de inspección sea realista para las personas que lo utilizarán.
