Seleccionar el tamaño correcto de cable de acero no consiste simplemente en elegir el mayor diámetro que se ajuste al presupuesto o el cable más pequeño que parezca cumplir con una carga calculada. En trabajos de elevación, tracción y sujeción, el diámetro está estrechamente relacionado con la fuerza de rotura, pero la carga de trabajo segura final también depende de la construcción del cable, el tipo de alma, la eficiencia de las terminaciones, la geometría de la eslinga, la compatibilidad con los equipos y los requisitos de seguridad que rigen el trabajo.

Para los evaluadores técnicos, la pregunta clave no es, por tanto, «¿Qué diámetro puede soportar esta carga?». Es «¿Qué conjunto completo de cable puede soportar esta carga de forma segura durante toda su vida útil prevista?». Un cable que funciona bien en una prueba de tracción estática puede seguir siendo inadecuado si se dobla repetidamente sobre poleas de diámetro insuficiente, se expone a la corrosión por agua salada o se utiliza en una eslinga de varios ramales con un ángulo desfavorable.

El diámetro establece el punto de partida, no la respuesta final

El diámetro del cable de acero determina el área de sección metálica disponible para resistir la tensión. En igualdad de condiciones, un diámetro mayor normalmente proporciona una mayor fuerza mínima de rotura. Esta relación convierte al diámetro en el primer parámetro de selección al comparar opciones de cable, especialmente para líneas de izado, eslingas de grúa, equipos relacionados con el amarre marino y aplicaciones mineras.

Sin embargo, la carga de trabajo segura no es lo mismo que la fuerza mínima de rotura. La carga de trabajo se establece aplicando el factor de diseño adecuado y teniendo en cuenta las condiciones reales de montaje y uso. Un cable de acero puede perder capacidad útil debido a accesorios mal seleccionados, torones dañados, contacto con bordes afilados, carga lateral, aplastamiento en un tambor o un ángulo de eslinga modificado. Por este motivo, la tabla de capacidad nominal de un proveedor siempre debe leerse junto con el grado de cable indicado, la construcción, el alma, la terminación de extremo y la norma aplicable.

La medición del diámetro también requiere rigor. Un cable nominal de 10 mm debe medirse entre los puntos más anchos de torones opuestos, no entre los valles existentes entre ellos. Las mediciones tomadas después de que un cable se haya aplanado, desgastado o cargado bajo deformación pueden crear una impresión engañosa de su tamaño original. Los registros de inspección deben distinguir entre la tolerancia de fabricación y la pérdida de diámetro en servicio.

La construcción modifica el equilibrio entre resistencia, flexibilidad y desgaste

Dos cables del mismo diámetro pueden comportarse de manera muy diferente. La construcción describe el número de torones, el número de alambres de cada torón, la disposición del cableado y el alma. Una construcción con menos alambres exteriores y de mayor tamaño generalmente ofrece mejor resistencia a la abrasión y a la manipulación exigente. Una construcción con más alambres finos suele ser más flexible y más adecuada para flexiones repetidas alrededor de poleas o tambores, aunque sus alambres exteriores más pequeños pueden ser más vulnerables al desgaste abrasivo.

Las selecciones comunes ilustran este equilibrio. Un cable tipo 6x19 suele considerarse cuando son importantes la resistencia a la abrasión y el servicio general de elevación. Un cable tipo 6x37 tiene más alambres individuales y se considera habitualmente cuando la flexibilidad y el rendimiento frente a la fatiga son prioritarios. Las construcciones multitorón como 19x7 pueden seleccionarse para determinadas aplicaciones resistentes a la rotación, pero requieren una manipulación adecuada y no deben sustituirse sin cuidado por un cable convencional. Su comportamiento bajo carga, los requisitos de instalación y la compatibilidad con el sistema de elevación deben verificarse como un conjunto completo.

La selección del alma también es importante. Un alma de fibra puede favorecer la flexibilidad y la retención de lubricante en aplicaciones adecuadas. Un alma independiente de cable de acero (IWRC) generalmente proporciona mayor resistencia al aplastamiento y menor alargamiento estructural, por lo que es relevante cuando los cables están sometidos a alta tracción de línea, enrollamiento multicapa o servicio de eslinga exigente. Ninguna de las dos almas es universalmente mejor; el ciclo de trabajo y la geometría del equipo determinan la elección práctica.

La configuración de la eslinga puede reducir la capacidad disponible

Cuando el cable de acero se convierte en una eslinga, debe evaluarse el conjunto en lugar del cable por sí solo. Los empalmes de ojo, casquillos, terminales de vaso, guardacabos, anillos maestros, ganchos y conexiones mecánicas influyen en la carga de trabajo nominal. Un cable de tamaño correcto combinado con un gancho de capacidad insuficiente o un casquillo inadecuado no constituye un sistema de elevación seguro.

Las eslingas de ramales múltiples requieren especial atención. A medida que el ángulo entre el ramal de la eslinga y la vertical se amplía, aumenta la tensión en cada ramal. La distribución de la carga también puede ser desigual debido a la forma de la carga, las variaciones del centro de gravedad, la posición del gancho y las diferencias en la longitud de los ramales. Los conjuntos de cuatro ramales pueden proporcionar una valiosa estabilidad de carga, pero no es seguro suponer que los cuatro ramales siempre soportarán una parte igual. La capacidad nominal debe basarse en la configuración de eslinga pertinente y en las condiciones definidas por la práctica de elevación aplicable o el requisito del proyecto.

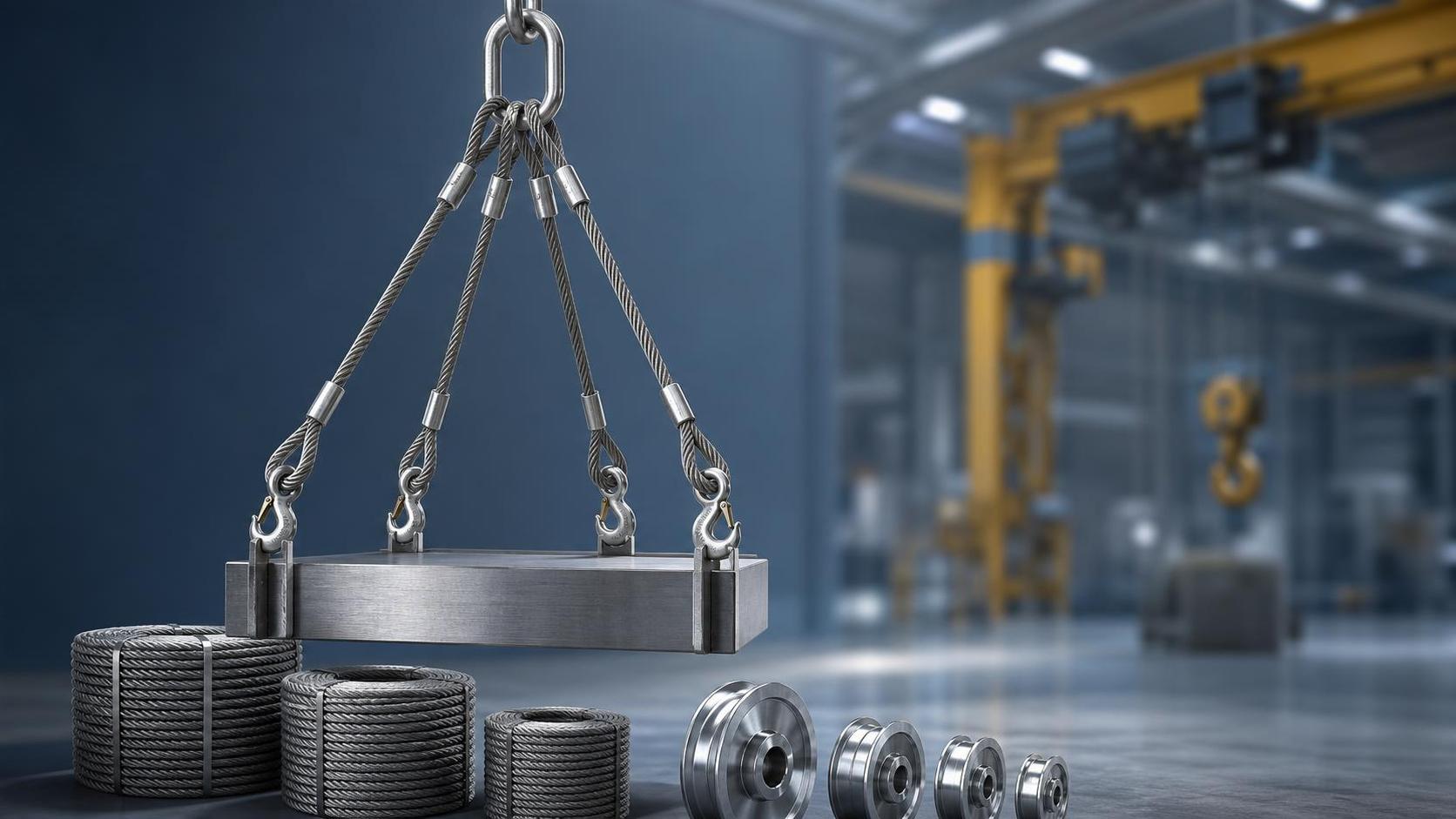

Por ejemplo, unaeslinga de cable de acero de 4 ramales de acero al carbono con gancho de ojo con pestillo para elevación pesada combina cuatro ramales de cable, ojos con guardacabo formados mecánicamente, un anillo maestro oblongo y ganchos con pestillo. Esta configuración puede ser adecuada para cargas equilibradas en construcción, puertos, minería o manipulación marina, pero la selección sigue requiriendo las dimensiones reales de la carga, los puntos de elevación, la altura libre, el ángulo de los ramales y la compatibilidad de los elementos de fijación. El anillo maestro debe ajustarse correctamente al gancho de la grúa, y cada gancho debe ser adecuado para la conexión prevista y la dirección de carga.

El material y el acabado superficial deben adecuarse a la exposición

Un tamaño de cable de acero técnicamente correcto aún puede fallar prematuramente si se subestiman las condiciones de corrosión. El cable brillante puede ser práctico en entornos interiores controlados donde la lubricación y la inspección están bien gestionadas. El cable galvanizado se considera habitualmente cuando la humedad atmosférica es un factor de preocupación. Puede especificarse acero inoxidable cuando la resistencia a la corrosión es más crítica, aunque deben revisarse las propiedades mecánicas requeridas y el entorno químico real en lugar de darlos por supuestos. El cable recubierto de plástico puede proteger las superficies y mejorar la manipulación en algunas aplicaciones de sujeción o de uso general, pero el recubrimiento no elimina la necesidad de inspeccionar el cable subyacente.

En puertos, operaciones pesqueras y proyectos orientados al océano, la resistencia a la corrosión debe evaluarse junto con la abrasión, la fatiga por flexión y el acceso para mantenimiento. En una mina polvorienta o una obra de construcción, el desgaste externo y el aplastamiento pueden ser las preocupaciones predominantes. La selección correcta suele ser un compromiso basado en el modo de fallo con mayor probabilidad de limitar la vida útil.

Una secuencia de evaluación práctica

Un proceso de especificación fiable comienza con la carga máxima, pero no debe terminar allí. Los equipos técnicos deben confirmar lo siguiente antes de emitir una especificación de compra:

• Carga máxima de trabajo, incluidos los efectos dinámicos previsibles derivados de elevación, aceleración o carga de impacto.
• Tipo de aplicación: sujeción estática, izado repetido, línea de grúa, tracción, uso marino o conjunto de eslinga fabricada.
• Factor de seguridad requerido, base de capacidad nominal y cualquier requisito de cumplimiento del proyecto, cliente o normativa local.
• Construcción del cable, grado de resistencia a la tracción, tipo de alma y compatibilidad con poleas, tambores y configuraciones de reenvío.
• Exposición ambiental, incluida humedad, sal, productos químicos, partículas abrasivas y temperatura.
• Tipo de terminación, ángulo de eslinga, dimensiones de los accesorios, expectativas de inspección y criterios de sustitución.

Este proceso evita un error común de adquisición: solicitar únicamente diámetro y longitud. Estos dos detalles son necesarios, pero no definen un cable completo. Una solicitud más útil incluye construcción, acabado, clase de resistencia a la tracción cuando corresponda, preferencia de alma, preparación de extremos, cantidad y descripción del servicio. Los planos o las muestras son especialmente útiles cuando una eslinga debe conectarse con puntos de elevación o maquinaria existentes.

De la selección del cable a una decisión de suministro completa

Para proyectos que implican varios componentes de elevación y sujeción, suele ser más eficiente revisar conjuntamente los requisitos de cable, eslinga y cadena. Shandong Faster Technology Co., Ltd. fabrica cables de acero, eslingas y cadenas para aplicaciones industriales, incluidas elevación, buques, puertos, construcción, minería y ascensores. Su capacidad de producción abarca cables de acero de uno y varios torones de 1 a 20 mm en series galvanizadas, de acero inoxidable y recubiertas de plástico, junto con conjuntos de eslingas prensadas personalizados y grados de cadena desde G30 hasta G100.

Para una evaluación técnica, el punto útil es la trazabilidad de la especificación: el cable debe corresponder al conjunto, y el conjunto al trabajo. Los controles de producción, desde el trefilado hasta el torcido y el cierre del cable, pueden favorecer la consistencia, pero la decisión final debe seguir verificándose frente a la capacidad de carga requerida por el proyecto, la configuración de los accesorios, la documentación de certificación y el plan de inspección.

Por lo tanto, el mejor tamaño de cable de acero rara vez es simplemente el que tiene la mayor capacidad nominal. Es el diámetro y la construcción que mantienen un margen adecuado de carga de trabajo, al tiempo que se ajustan al equipo, resisten el entorno y permiten que el cable o la eslinga se inspeccionen y utilicen según lo previsto.
