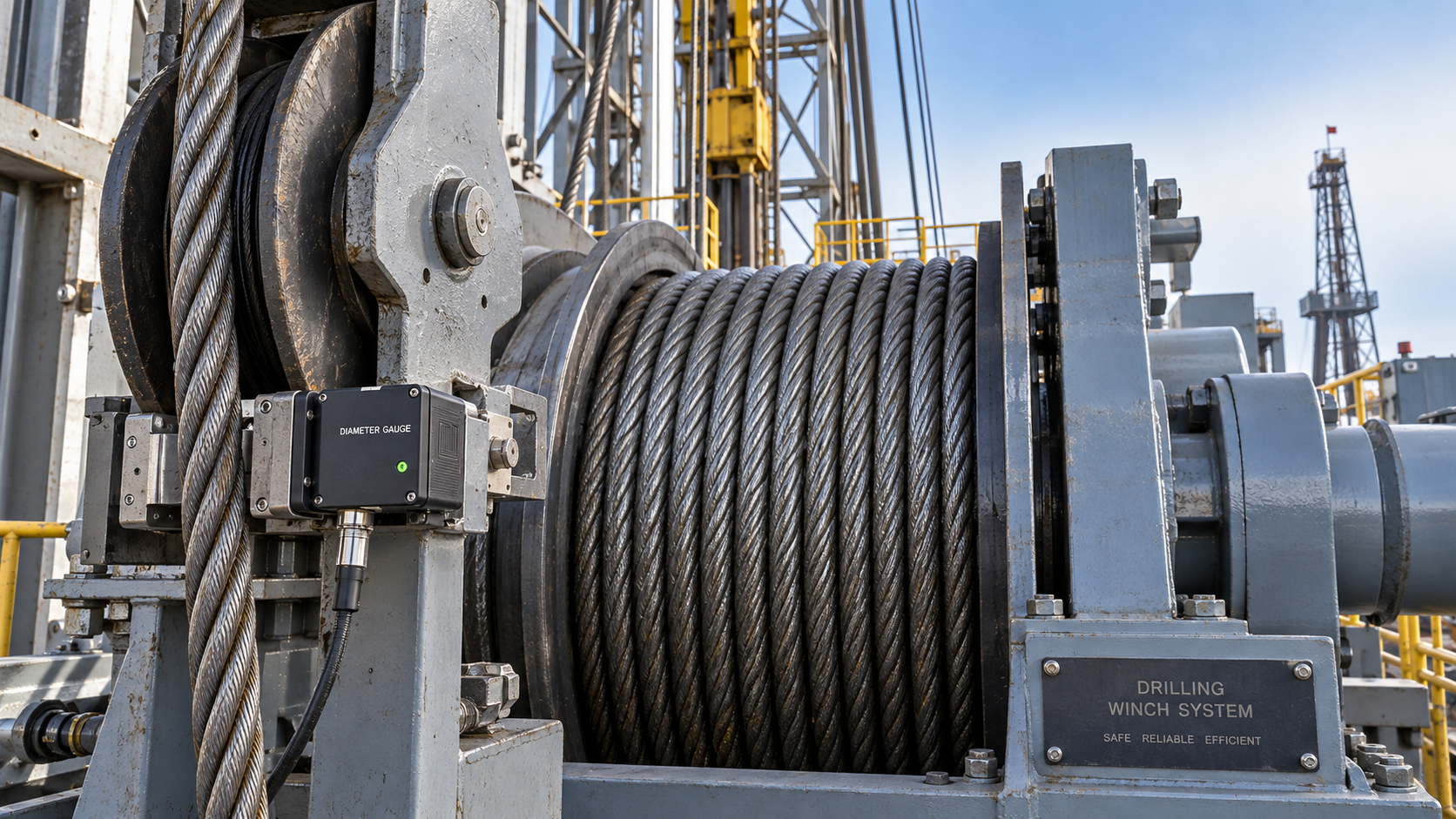

Desgaste del cable de perforación petrolera: planificación de inspecciones y mantenimiento mediante deslizamiento y corte

Una línea de perforación petrolera puede parecer en buen estado en un tramo accesible y, al mismo tiempo, acumular fatiga en las poleas, los puntos de cruce del tambor o las posiciones sometidas a cargas repetidas. Durante el mantenimiento rutinario, este deterioro desigual plantea un problema práctico: una inspección visual puede pasar por alto daños que provoquen una parada no planificada o comprometan la seguridad de izaje.

El plan de mantenimiento debe combinar inspecciones basadas en la ubicación, registros de las condiciones de operación y los requisitos de deslizamiento y corte del fabricante del equipo de perforación. El mantenimiento mediante deslizamiento y corte redistribuye la exposición al servicio y retira una longitud planificada de cable usado; no repara un cable de acero dañado ni sustituye los criterios de descarte. Si una línea presenta un deterioro que exige su descarte, debe retirarse del servicio, aunque todavía no haya llegado la fecha del siguiente corte programado.

Empiece con un mapa de desgaste, no solo con un calendario

La flexión repetida y la presión de contacto no afectan por igual a todos los tramos. La línea que pasa por los bloques viajero y de corona está sometida a flexión cíclica, mientras que los tramos en contacto con el tambor experimentan distintas presiones, abrasión y condiciones de enrollamiento. Los patrones de operación repetidos pueden concentrar el deterioro en determinadas posiciones de trabajo.

Antes de establecer los intervalos de inspección, recopile la identificación del cable, la fecha de instalación, la construcción, el diámetro, el grado, el aparejo aprobado y los registros anteriores de deslizamiento y corte. Confirme que la línea instalada coincida con las especificaciones del equipo de perforación. Si falta la identificación o el historial de mantenimiento no es fiable, el equipo no tendrá una base sólida para estimar el servicio acumulado.

Marque los puntos de inspección en un diagrama del aparejo y relacione las observaciones con un punto de referencia uniforme del cable. Anotar «alambres rotos cerca del bloque» es demasiado impreciso para permitir una comparación posterior. Registre la longitud afectada, la posición del cordón, el método de medición y la configuración operativa para poder localizar de nuevo la misma zona.

• Zonas de contacto con las poleas: Busque alambres rotos, abrasión, aplanamiento y señales de un seguimiento deficiente. Inspeccione el estado de las gargantas y la rotación de las poleas, además del cable.
• Zonas de cruce del tambor y transición entre capas: Compruebe si hay aplastamiento, cordones deformados y enrollamiento irregular. Los daños en estas zonas pueden indicar problemas de enrollamiento o del tambor, y no solo fatiga normal.
• Anclaje del ramal muerto y terminaciones: Inspeccione los tramos accesibles del cable y los herrajes para detectar movimiento, corrosión, deformación y colocación incorrecta, de acuerdo con los requisitos aprobados del conjunto.
• Tramos menos visibles: Incluya las partes que normalmente quedan ocultas según la posición de operación. Revisar un tramo accesible no equivale a inspeccionar toda la línea de trabajo.

Distinga las observaciones rutinarias de una evaluación detallada del estado

Las revisiones rutinarias son útiles para detectar cambios entre las inspecciones planificadas. Deben centrarse en daños nuevos, el estado de la lubricación, anomalías en el enrollamiento y problemas visibles en las poleas o el anclaje. Las inspecciones detalladas requieren acceso controlado y una cobertura suficiente para evaluar el cable según los criterios de descarte aplicables.

Asegure el equipo conforme al procedimiento aprobado de aislamiento y soporte de carga del equipo de perforación antes de realizar una inspección minuciosa. No toque una línea en movimiento ni exponga al personal a equipos suspendidos. Si es necesario mover la línea de forma controlada para dejar expuestos otros tramos, utilice un método documentado que separe el movimiento de la inspección manual.

Mida el diámetro con el método prescrito, a través de las coronas exteriores del cable, utilizando un instrumento adecuado y condiciones uniformes. Asocie cada medición con una ubicación específica. Una sola lectura del diámetro no permite determinar el estado de toda la línea, y el aspecto externo por sí solo no permite descartar de forma fiable daños internos.

Cuando los hallazgos visuales, el historial de servicio o la sospecha de deterioro interno lo justifiquen, solicite una evaluación adicional a personal cualificado. Las pruebas magnéticas de cables pueden contribuir a la evaluación cuando sean adecuadas para el cable y la aplicación, pero no sustituyen la inspección visual ni los criterios de aceptación aplicables.

Ajuste el momento de la inspección según las condiciones de operación

Un intervalo basado únicamente en el calendario no refleja los cambios en la carga, el recorrido o la intensidad de uso. Si el programa de mantenimiento del equipo de perforación utiliza el cálculo de ton-milla, calcule y registre el servicio según el método aprobado. Anote las fechas de inspección junto con el servicio acumulado para que las decisiones de mantenimiento tengan en cuenta tanto el tiempo transcurrido como el uso real.

No aplique el intervalo de deslizamiento y corte de otro equipo de perforación solo porque el diámetro del cable sea el mismo. El aparejo, la disposición de los bloques, la geometría del tambor, la construcción del cable, las cargas de operación y las condiciones de servicio pueden cambiar dónde se acumulan los daños y con qué rapidez se desarrollan.

Acorte el intervalo de evaluación después de un evento de carga importante, una vibración anormal, un problema de enrollamiento, una rotura inesperada de alambres o un cambio en la configuración operativa. Documente el evento y los hallazgos resultantes. Si el deterioro se repite en el mismo punto del equipo, investigue ese componente en lugar de limitarse a aumentar la frecuencia de los cortes del cable.

Determine si corresponde realizar un deslizamiento y corte

El deslizamiento y corte gestionan de forma planificada la exposición al servicio; no reparan daños. El deslizamiento hace avanzar el cable por el sistema de aparejo para que distintos tramos ocupen las posiciones de mayor desgaste. El corte retira una longitud usada determinada. El programa aprobado establece las longitudes de deslizamiento y corte, los plazos y la forma de secuenciar los movimientos para evitar que los mismos tramos vuelvan repetidamente a los puntos de contacto críticos.

Antes de autorizar el trabajo, responda a estas tres preguntas:

1. ¿La línea sigue siendo aceptable según los requisitos aplicables de inspección y descarte?
2. ¿El registro actual de servicio o la tendencia del estado indican que corresponde realizar la tarea de mantenimiento planificada?
3. ¿Se puede completar el procedimiento específico del equipo de perforación con una reserva de cable suficiente, un anclaje correcto y la configuración de tambor requerida?

Un registro de servicio satisfactorio no puede invalidar la presencia de daños físicos. Del mismo modo, que una línea parezca aceptable no justifica prolongar un intervalo de mantenimiento prescrito sin una base de ingeniería aprobada. Si los registros están incompletos, no estime la vida útil restante basándose únicamente en el aspecto del cable.

Prepare el trabajo conforme al procedimiento del equipo de perforación

El paquete de trabajo debe especificar las cantidades de deslizamiento y corte autorizadas, el estado del equipo, las disposiciones de soporte de carga, los requisitos de aislamiento, las responsabilidades del personal y las comprobaciones de aceptación. Antes de iniciar el trabajo, confirme la reserva disponible y la longitud mínima de cable que debe conservarse. El corte del cable y la preparación de sus extremos deben seguir las instrucciones del fabricante para controlar el movimiento de los cordones y mantener el estado requerido de la terminación.

Todo equipo auxiliar de izaje utilizado durante el mantenimiento requiere una selección y una inspección propias. Para tareas de soporte adecuadas, eslingas de cable de acero con guardacabo, aparejos de eslinga de cable de acero para izaje incorpora un ojo protegido con guardacabo, diseñado para reducir el desgaste en la curva de conexión. Se trata de un aparejo independiente, no de un sustituto de la línea de perforación. Su idoneidad debe confirmarse a partir de la carga límite de trabajo documentada del conjunto terminado, la configuración de amarre, la geometría de la conexión y el estado de inspección, no de la resistencia a la tracción del cable ni de un porcentaje anunciado de la fuerza de rotura.

Después de la operación de deslizamiento y corte, inspeccione los puntos de anclaje y terminación afectados, confirme el aparejo y el enrollamiento, y verifique las vueltas requeridas en el tambor y las longitudes conservadas. Realice las comprobaciones funcionales controladas prescritas antes de devolver el equipo de perforación al funcionamiento normal. Cualquier movimiento inesperado del cable, enrollamiento deficiente o seguimiento anormal debe corregirse antes de reanudar el servicio.

Complete el registro con pruebas que permitan tomar la siguiente decisión

Registre las longitudes realmente deslizadas y cortadas, el servicio acumulado, los hallazgos de inspección, los defectos del equipo corregidos y la persona que autorizó el regreso al servicio. Conserve fotografías y mediciones referenciadas al mapa de desgaste. Actualice el registro de posición del cable para que la siguiente inspección tenga en cuenta el desplazamiento de los tramos sometidos a trabajo anteriormente.

Siempre que sea práctico, inspeccione el tramo retirado. El desgaste concentrado puede ayudar a identificar problemas no resueltos en las poleas, el tambor, la lubricación o la manipulación. Si en la siguiente inspección se detectan daños similares en menos tiempo, revise el estado del equipo y el programa de mantenimiento, en vez de acortar repetidamente el intervalo de corte sin determinar la causa.
