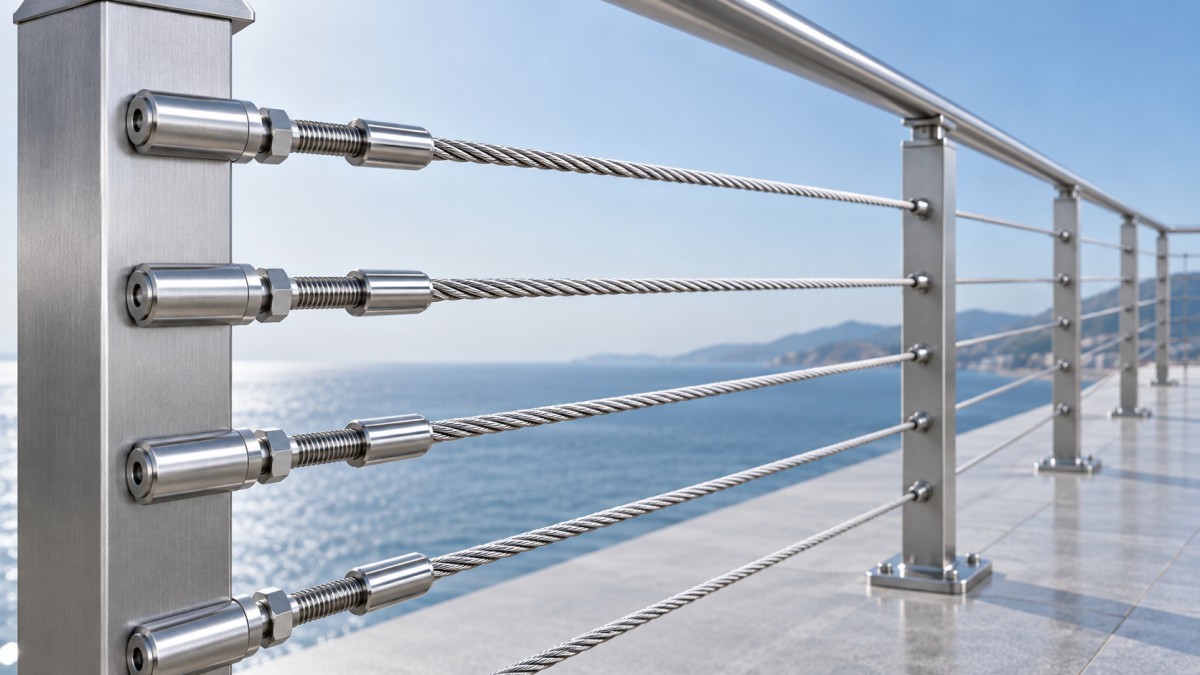

Cable de acero inoxidable 7x7 para barandillas: selección de tamaño, tensión y accesorios

La especificación de un cable inoxidable 7x7 para una barandilla empieza por el conjunto de protección completo, no por la resistencia a la rotura del cable. El diámetro, la luz sin apoyo, la tensión instalada, los terminales y la rigidez de los postes deben funcionar en conjunto para limitar el movimiento bajo las cargas y los requisitos de abertura aplicables. Un cable más resistente no puede compensar unos postes flexibles ni una terminación inadecuada.

La decisión práctica consiste en determinar si la combinación propuesta de cable 7x7 y accesorios cuenta con documentación que confirme su idoneidad para la configuración prevista de la barandilla. Defina el rendimiento requerido y las condiciones de exposición antes de pedir el cable; después, coordine el diseño de los postes y el procedimiento de tensado en función de esa combinación. Tratar estos elementos como compras independientes genera problemas de compatibilidad y riesgos de inspección evitables.

Confirme que la construcción 7x7 se ajusta al diseño de la barandilla

Un cable 7x7 consta de siete cordones, cada uno formado por siete alambres. Es más flexible que una construcción 1x19 y menos flexible que una 7x19. Esa flexibilidad puede facilitar la manipulación y determinadas configuraciones de tendido, pero no significa automáticamente que sea la mejor opción para tramos rectos de barandillas arquitectónicas.

En comparación con 1x19, el cable 7x7 suele presentar mayor alargamiento constructivo a medida que sus alambres y cordones se asientan bajo carga. Esto es distinto de la elongación elástica del propio acero. La diferencia importa porque el asentamiento inicial puede reducir la tensión instalada y hacer necesario un ajuste después de la instalación. No debe suponerse que un accesorio especificado únicamente para 1x19 sea adecuado para 7x7, aunque coincida el diámetro nominal.

Para un tramo recto en el que sea importante minimizar el alargamiento, compare un sistema 7x7 documentado con un sistema 1x19 equivalente antes de decidir. Si se elige 7x7, obtenga las especificaciones del fabricante del cable y la aprobación explícita del proveedor de los accesorios para esa construcción. Ni una descripción genérica como «cable inoxidable» ni la coincidencia de diámetros demuestran compatibilidad.

La construcción y el revestimiento también identifican aplicaciones fundamentalmente distintas. Por ejemplo, Cable de acero galvanizado revestido de PU 7x19 de 5 mm y 6 mm para cables de máquinas de gimnasio está destinado a sistemas de cable móviles para equipos de ejercicio, no a usarse como especificación intercambiable para barandillas. Los diámetros finales indicados incluyen el revestimiento; los accesorios de la barandilla deben seleccionarse considerando el diámetro metálico real del cable y la construcción aprobada.

Dimensione el cable según la luz y la deflexión, no solo por su aspecto

El diámetro del cable influye en la resistencia a la rotura, la rigidez axial, las dimensiones de los accesorios y el impacto visual. Por sí solo, no determina si una barandilla cumple los requisitos. Bajo una carga transversal, el movimiento del cable también depende de la pretensión, la luz libre entre soportes, la separación entre cables y el movimiento de la estructura de soporte.

Estas medidas sirven como puntos de comparación, no como recomendaciones universales. No deben considerarse equivalentes exactos las descripciones en pulgadas y en unidades métricas sin comprobar las tolerancias. Es posible que un accesorio diseñado para cable de 3.0 mm no admita correctamente un cable de 1/8 de pulgada.

Distinga la longitud del tramo entre terminales de la luz sin apoyo. Los soportes intermedios de paso pueden reducir el movimiento local del cable, pero no necesariamente están diseñados para resistir las fuerzas longitudinales que soportan los postes terminales. Sus orificios, guías y fijaciones también deben diseñarse para las cargas transversales y la protección del cable.

Confirme los requisitos locales adoptados para las barandillas, incluidos la altura exigida, las cargas estructurales, las limitaciones de abertura y las posibles restricciones sobre rellenos que permitan trepar. Cuando se aplica un criterio de abertura bajo carga, la separación entre cables sin carga no es prueba suficiente. Deje un margen de diseño adecuado en lugar de fijar la separación en la abertura máxima permitida y suponer que no cambiará.

Determine la tensión según los límites del conjunto

No existe una tensión de instalación universal para todas las barandillas de cable inoxidable 7x7. Utilice el valor y el método de medición especificados para el conjunto aprobado. La resistencia del cable, la capacidad de las terminaciones, la rigidez de los postes, la capacidad de los anclajes y el recorrido de ajuste disponible limitan el valor que puede establecerse.

Aumentar la pretensión reduce el movimiento del cable, pero también incrementa las fuerzas sostenidas sobre la estructura. A modo de ejemplo, diez cables paralelos tensados cada uno a 1 kN ejercen sobre un poste terminal un tiro longitudinal combinado de aproximadamente 10 kN, sin contar otras acciones de diseño. Se trata de una ilustración de fuerza, no de una tensión de cable recomendada. La distribución de esas fuerzas a lo largo de la altura del poste también genera solicitación de flexión.

Un poste que se flexiona hacia dentro durante el tensado acorta la distancia entre terminales y modifica la tensión del cable. Aumentar el ajuste para compensarlo puede agravar la deformación. Antes de la instalación, revise las secciones de los postes terminales, las placas base, los anclajes, las distancias a los bordes y el sustrato de soporte. Una conexión a una losa estructural no equivale a una conexión que atraviesa el entablado hasta un soporte cuya capacidad no se ha evaluado adecuadamente.

En las esquinas, determine si los cables terminan allí o pasan por una guía diseñada específicamente. Desviar un cable tensado genera una fuerza resultante en la esquina; un orificio taladrado no constituye automáticamente un detalle de cambio de dirección aceptable. Además, los bordes de contacto afilados pueden dañar los alambres.

Instale y tense siguiendo una secuencia equilibrada definida por el proveedor del sistema, en lugar de apretar por completo un cable mientras las filas adyacentes permanecen flojas. Utilice un tensiómetro adecuado para el diámetro y la construcción del cable, y registre las lecturas siempre en un punto coherente. La sensación al tacto y el par aplicado a un tensor no son sustitutos fiables, ya que la fricción y el comportamiento del cable afectan al resultado.

Reserve suficiente recorrido roscado para los ajustes iniciales y el asentamiento posterior. Respete el intervalo de comprobación indicado por el proveedor y tenga en cuenta la temperatura al comparar lecturas: el movimiento térmico diferencial entre el cable y la estructura puede modificar la tensión. No utilice el retensado periódico para ocultar movimientos persistentes de los postes o deslizamientos en las terminaciones.

Seleccione los accesorios como componentes portantes

Los terminales deben corresponder al diámetro, la construcción y el material del cable, así como a la capacidad requerida. Solicite información sobre el rendimiento de la terminación para la combinación concreta suministrada. La carga mínima de rotura del cable no equivale a la capacidad útil del conjunto, y no debe suponerse que la eficiencia de la terminación sea del 100 %.

Los terminales prensados requieren las herramientas, matrices, profundidad de inserción y criterios de inspección prescritos. El prensado en fábrica puede reducir las operaciones en obra, pero exige información precisa sobre las longitudes y un margen de ajuste adecuado. Los terminales prensados en obra permiten fabricar en el lugar, siempre que se hayan definido el acceso, el control de las herramientas y la competencia del instalador.

Los accesorios mecánicos o sin prensado ofrecen otra opción de instalación, pero «sin prensado» no significa compatibilidad universal. Los elementos de sujeción pueden ser específicos para una construcción, y algunos diseños no son adecuados para determinadas disposiciones de cordones. Obtenga confirmación explícita para 7x7 en lugar de basarse en una fotografía del producto o en el tamaño nominal.

Antes de la compra, resuelva lo siguiente:

• La interfaz portante: pasante por el poste, inserto roscado, soporte de superficie u otra conexión diseñada.
• El grosor del poste, la geometría de apoyo del terminal y el acceso para la instalación y el ajuste.
• El acoplamiento roscado mínimo, el método de bloqueo y el recorrido de ajuste restante.
• La longitud de corte del cable, incluidas las longitudes de inserción y la posición inicial prescrita del accesorio.

Los tramos de escaleras requieren terminales compatibles con el ángulo o detalles de apoyo aprobados. Forzar un cable en ángulo dentro de un accesorio diseñado para un tiro recto puede generar una carga lateral. Los extremos expuestos y las roscas deben acabarse sin dejar bordes afilados, manteniendo el acoplamiento requerido por el fabricante.

Especifique la resistencia a la corrosión y las pruebas de aceptación

En general, se prefiere el acero inoxidable de grado 316 al 304 cuando la exposición a cloruros es significativa, incluidas las ubicaciones costeras. No es inmune a la corrosión. La acumulación de sal, las hendiduras protegidas, las herramientas de fabricación contaminadas y los materiales adyacentes incompatibles pueden perjudicar su rendimiento. Es necesario coordinar la selección de materiales del cable, los accesorios y las conexiones circundantes, así como el drenaje.

Defina el acceso para la limpieza y las expectativas de mantenimiento junto con el grado del material. Una barandilla protegida que recibe poca lluvia puede retener contaminantes pese a parecer resguardada. Evite contaminar el material con acero al carbono durante el corte y la fabricación, y siga las recomendaciones del proveedor para el tratamiento de las superficies.

La especificación de compra debe indicar el grado de acero inoxidable, la construcción 7x7, el diámetro nominal y su tolerancia, la carga mínima de rotura, el estado de la superficie, los requisitos de longitud y la trazabilidad del lote. Solicite por separado la documentación de compatibilidad de los accesorios. Un certificado general del sistema de gestión de calidad no demuestra que la barandilla terminada cumpla los requisitos del proyecto.

Complete la aceptación de la instalación con pruebas del conjunto: planos aprobados, registros de materiales, inspecciones de terminaciones, lecturas de tensión, alineación de los postes, comprobaciones de anclajes y mediciones de aberturas bajo las condiciones de evaluación aplicables. Resuelva cualquier ensayo requerido antes de realizar el pedido. El cable puede entregarse correctamente y, aun así, formar parte de una barandilla inaceptable si nunca se coordinaron sus soportes, accesorios o controles de instalación.
