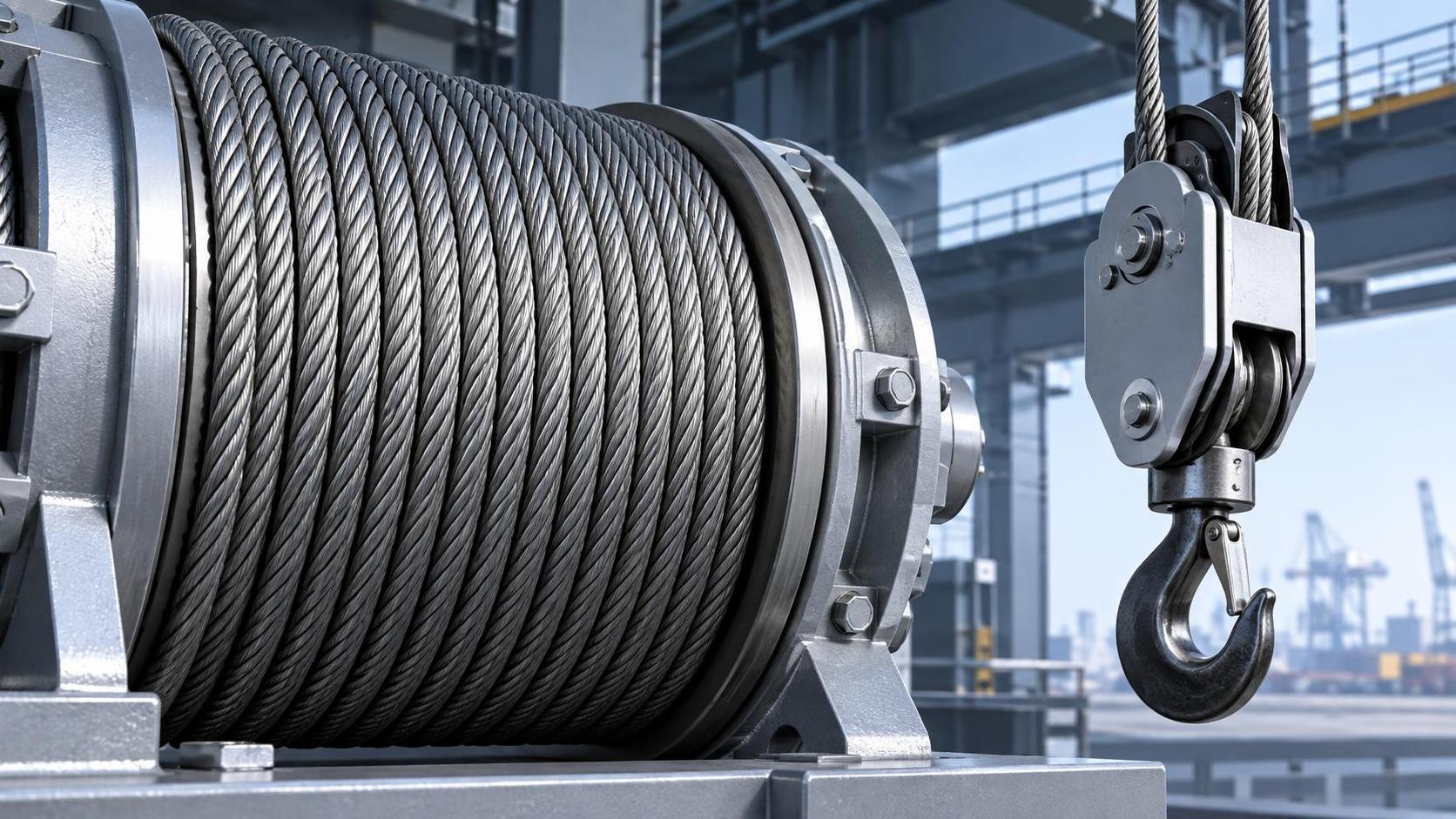

Cómo el cable de acero compactado reduce el aplastamiento del tambor en el servicio de grúas

Cuándo el cable de acero compactado reduce el aplastamiento en el tambor durante el servicio de grúa

En el servicio de grúas, un cable de acero rara vez falla debido a un único evento dramático. Con mayor frecuencia, el daño se desarrolla progresivamente: el cable queda comprimido entre las capas inferiores, se deforma al cruzarse con una vuelta adyacente o se ve obligado a adoptar un patrón de enrollamiento cada vez más irregular. En un tambor multicapa, estos efectos pueden aplanar los alambres exteriores, alterar la geometría de los cordones, acelerar el desgaste interno y dificultar la interpretación de los resultados de inspección. Por lo tanto, para los equipos de control de calidad y seguridad, el aplastamiento del tambor no es solo una cuestión de vida útil del cable. Es una cuestión de fiabilidad de elevación.

El cable de acero compactado puede ser una respuesta práctica cuando la presión de aplastamiento es una condición de servicio recurrente. Su construcción más lisa y densa está diseñada para distribuir la presión de contacto de forma más eficaz que muchos cables convencionales de cordones redondos. Esto no lo convierte en un sustituto universal ni corrige un diseño deficiente del tambor o un ángulo de desviación incorrecto. Sin embargo, cuando se evalúan conjuntamente el cable, el tambor, las poleas, la disposición de reenvío y el ciclo de operación, la compactación puede reducir de manera significativa la tendencia del cable a deformarse bajo el enrollamiento capa sobre capa.

Por qué el enrollamiento multicapa provoca daños por aplastamiento

Un cable enrollado en una sola capa se apoya principalmente en la superficie del tambor. Una vez que se acumulan varias capas, las vueltas superiores quedan parcialmente apoyadas por el cable situado debajo. Entonces, el contacto se produce en puntos localizados en lugar de sobre una superficie perfectamente continua. Bajo carga, una vuelta superior puede presionar en los valles entre los cordones de la vuelta inferior. El cable inferior puede aplanarse, mientras que el cable superior puede volverse inestable o asentarse en una posición irregular.

El riesgo se vuelve más evidente cuando la grúa trabaja repetidamente cerca de las mismas posiciones del tambor, cuando la tracción de línea es elevada o cuando el bobinado es irregular. Los cruces en los extremos de un tambor son especialmente exigentes porque la posición del cable cambia rápidamente. Un cable ya dañado por aplastamiento puede presentar problemas secundarios: alambres exteriores rotos, reducción localizada del diámetro, desplazamiento de cordones, abrasión o retención irregular de lubricante.

Resulta tentador considerar estas señales como prueba de que únicamente la especificación del cable era incorrecta. En la práctica, también pueden indicar un problema de ranurado, un ángulo de desviación excesivo, tensión insuficiente durante el enrollamiento, poleas dañadas o un tambor inadecuado para el número de capas utilizadas. No debe seleccionarse un cable de reemplazo hasta que se hayan revisado estas condiciones contribuyentes.

Qué cambia cuando el cable está compactado

El cable de acero compactado se produce reduciendo y conformando mecánicamente los alambres o cordones durante la fabricación. Según el diseño, el cable terminado presenta un perfil exterior más liso y una mayor sección metálica para un diámetro nominal determinado que una construcción no compactada comparable. Los valles de los cordones exteriores son menos pronunciados, por lo que el contacto entre vueltas adyacentes suele ser más amplio y menos concentrado.

Esta geometría es importante en un tambor. En lugar de que una vuelta superior se apoye de forma pronunciada en valles superficiales profundos, la carga se comparte sobre un área de contacto más continua. El cable resiste mejor el aplanamiento local y su estructura más densa puede ofrecer una resistencia mejorada a la abrasión externa. Una mayor área metálica también puede permitir una mayor fuerza mínima de rotura para un cable del mismo diámetro nominal, aunque el valor real depende de la construcción, el grado, el alma y los datos del fabricante.

El beneficio es más evidente cuando el aplastamiento es realmente el mecanismo de daño predominante: alta tracción de línea, elevación multicapa, ciclos frecuentes de enrollamiento y aplicaciones en las que un cable opera repetidamente bajo presión de compresión en el tambor. Los equipos portuarios, los equipos de elevación minera, las grúas de construcción, los equipos de manipulación a bordo y algunos sistemas industriales de elevación presentan habitualmente estas condiciones. Sin embargo, el régimen de servicio importa más que la denominación de la industria.

Una superficie más lisa no elimina la responsabilidad del sistema

La compactación reduce la susceptibilidad a determinados tipos de daños por contacto; no hace que un cable sea inmune a un bobinado deficiente. Si un cable sube sobre una vuelta, pasa por encima de un cruce o entra en el tambor con un ángulo inadecuado, la presión lateral resultante todavía puede dañar el cable y alterar el patrón de enrollamiento. Del mismo modo, una polea excesivamente desgastada o de tamaño incorrecto puede generar tensiones de flexión y de contacto que ninguna construcción de cable compensará por completo.

Por esta razón, la decisión debe comenzar por el sistema y no por la descripción de un catálogo. Confirme el diámetro del tambor, el perfil de ranura, el número de capas de cable, la tracción de línea real, el recorrido del cable, la disposición de reenvío, el estado de las poleas y el rango operativo en el que la grúa pasa la mayor parte del tiempo. Los registros históricos de inspección son útiles en este caso. La deformación repetida en la misma zona del tambor suele revelar más que una afirmación general de que el cable “se desgasta demasiado rápido”.

Cuándo se justifica especificar un cable de acero compactado

Un diseño compactado merece una consideración seria cuando un cable convencional presenta aplanamiento progresivo o daños en los alambres exteriores asociados con el enrollamiento multicapa, mientras que el tambor y el sistema de reenvío han sido revisados y se consideran aptos para el servicio. También vale la pena evaluarlo cuando una grúa requiere mayor capacidad de elevación dentro del diámetro de cable existente, siempre que el cálculo completo de diseño y los requisitos aplicables del equipo respalden esa elección.

• El tambor opera regularmente con varias capas de cable bajo una carga considerable.
• La inspección identifica aplastamiento, aplanamiento o daños en el perfil de los cordones, y no solo corrosión superficial.
• El ciclo de trabajo de la grúa genera presión repetida en los mismos puntos de enrollamiento.
• Un reemplazo debe conservar la geometría disponible del tambor y las poleas, al tiempo que mejora la resistencia a la tensión de contacto.
• El equipo de mantenimiento puede verificar las prácticas de lubricación, el método de instalación y los criterios de descarte adecuados para el cable seleccionado.

También existen situaciones en las que una respuesta diferente puede ser más eficaz. Si el problema principal es la corrosión en una atmósfera marina, la selección de materiales y la protección mediante lubricación pueden tener prioridad. Si el cable está sometido a flexión inversa severa sobre poleas pequeñas, se debe prestar especial atención al rendimiento frente a la fatiga y a la relación mínima entre el diámetro de la polea y el del cable. En determinadas disposiciones de reenvío puede preferirse una construcción muy flexible, aunque su resistencia al aplastamiento sea menos favorable. La elección correcta suele ser un equilibrio entre resistencia al aplastamiento, fatiga por flexión, características de rotación, exposición a la corrosión y requisitos de terminación.

La inspección debe centrarse en la forma del cable, no solo en los alambres rotos

Los alambres rotos siguen siendo un criterio de inspección esencial, pero no son la única señal de alerta temprana en tambores multicapa. Los responsables de seguridad deben pedir a los inspectores que busquen cambios locales de diámetro, secciones aplanadas, bandas de contacto brillantes por alta presión, cordones desplazados, paso inusualmente apretado o abierto y daños concentrados cerca de las zonas de cruce. Siempre que sea posible, compare las secciones sospechosas con una zona de referencia no dañada del mismo cable.

Es igualmente importante inspeccionar el tambor durante el reemplazo del cable. Las ranuras desgastadas, los bordes afilados, los residuos incrustados y un enrollamiento deficiente de la primera capa pueden comprometer rápidamente un cable nuevo. Un cable compactado puede conservar mejor su perfil bajo compresión, pero sigue dependiendo de una superficie de apoyo limpia y de una tensión de enrollamiento controlada. Los registros de instalación deben incluir la identificación del cable, el diámetro nominal, la construcción, el sentido de torsión, el estado de lubricación y las observaciones relevantes sobre el tambor. Esto crea una base útil para futuros exámenes.

Ajustar la decisión sobre el cable al conjunto más amplio de elevación

La selección del cable de grúa suele tratarse por separado de los aparejos utilizados bajo el gancho, aunque el proceso de seguridad es más sólido cuando ambos se consideran parte de un mismo sistema de elevación. El cable móvil debe ser adecuado para las condiciones del tambor y del reenvío, mientras que las eslingas, los ganchos, los grilletes y los componentes de cadena deben ser adecuados para la carga, los puntos de conexión, los ángulos de eslinga y la exposición ambiental. Un cable móvil compactado no sustituye la selección correcta de aparejos, y una eslinga con la capacidad nominal adecuada no compensa el deterioro del cable de elevación.

Para tareas de elevación o agrupación más pequeñas en las que resulte adecuado un conjunto portátil con gazas en ambos extremos, unaEslinga de cable de acero galvanizado de 8mm, gaza blanda, 3tons, ojo a ojo para aparejo y elevación puede configurarse con accesorios terminales compatibles, como ganchos, grilletes o anillas. Su uso debe seguir determinándose por el límite de carga de trabajo documentado, la configuración de la eslinga, las necesidades de protección de bordes y los requisitos locales aplicables, y no únicamente por el diámetro.

Shandong Faster Technology Co., Ltd. respalda este enfoque más amplio mediante el suministro de cables de acero, eslingas y cadenas para elevación, puertos, buques, construcción, minería, ascensores y trabajos industriales relacionados. Su capacidad de fabricación abarca el trefilado, el torcido, el cierre de cables y la inspección durante todo el proceso de producción, con cables de acero suministrados en series galvanizadas, de acero inoxidable y recubiertas de plástico en un rango de diámetros de 1–20 mm. Para proyectos que requieren tanto cable móvil como equipos bajo el gancho, la capacidad de coordinar cables, eslingas prensadas y grados de cadena como G30 hasta G100 puede simplificar la comunicación técnica sin reducir la necesidad de una revisión específica para cada aplicación.

La decisión práctica

El cable de acero compactado es más valioso cuando aborda un problema de compresión verificado en un tambor multicapa. Su superficie más lisa y su estructura metálica más densa pueden reducir la presión localizada y ayudar a preservar la geometría del cable en condiciones exigentes de enrollamiento. Sin embargo, el resultado depende de más que del cable en sí: el estado del tambor, el ángulo de desviación, las prácticas de enrollamiento, la lubricación, la terminación del cable y la disciplina de inspección siguen formando parte del margen de seguridad.

Antes de cambiar la especificación, documente dónde se produce el daño, examine el tambor y la trayectoria de reenvío, y compare la construcción de cable propuesta con los requisitos del fabricante de la grúa y las normas de inspección pertinentes. Este proceso facilita distinguir una aplicación genuina para cable compactado de una falla del sistema que requiere primero una corrección mecánica.
